打开一工程图然后从现有前视图生成一剖面视图。

1. 打开 FoodProcessor.slddrw(请浏览到<安装目录\samples\tutorial\advdrawings\FoodProcessor.slddrw)。

图纸包含两个工程图视图。

2. 单击剖面视图 （工程图工具栏）。

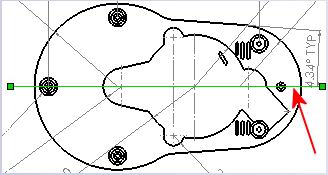

3. 绘制一穿过前视图中央的水平线，如图所示。指针变成 ，表示指针位于与视图中央交叉的临时轴上。推理线也表示您是否穿越视图的中央进行绘制。

如果您获得一信息，询问您是否想要部分剖切，单击否。

4. 单击以将剖面视图放置与前视之下。

当您移动指针时，会显示剖面视图位置的预览。
