       第4章管理数据 (3)

     4.3 导入和导出数据
   若要转换文件，请在 Autodesk Inventor 中打开或导入文件。还可以在 Autodesk Inventor 部件中将零件和部件文件作为零部件放置并将零件和部件文件拖放到Autodesk Inventor 中。
   在打开、导入和放置零部件工作流中，可以从特定导入选项中选择以达到预期的结果。当您选择文件并单击对话框中的“选项”时，可找到导入选项。导入操作的详细信息包含在转换报告中，该报告位于相应第三方浏览器节点下。
     4.3.1 AutoCAD 文件
    在 Autodesk Inventor 中打开 AutoCAD 文件时，可以选择要转换的 AutoCAD数据：
■ 模型空间、图纸空间中的单个布局或三维实体。
■ 一个或多个图层。
   也可以放置二维转换数据：
■ 在新建的或现有的工程图草图上。
■ 作为新工程图的标题栏。
■ 作为新工程图的略图符号。
■ 在新建的或现有的零件草图上。
    如果转换三维实体，每一个实体都将变成包含一个 ASM 实体的零件文件。块被转换为略图符号。

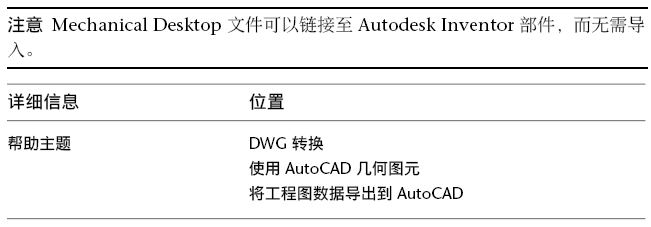

    可以将 AutoCAD (DWG) 工程图导入到零件草图、工程图或工程图草图重叠图中。转换器从模型的XY平面获得图元并将它们放置到草图中。在工程图中，无法转换某些图元，例如样条曲线。您可以选择将 AutoCAD 块作为 Autodesk Inventor草图块导入。
   可以将 Autodesk Inventor工程图导出到 AutoCAD。转换器创建可编辑的AutoCAD 工程图并在 DWG 文件中的图纸空间或模型空间中放置所有数据。如果Autodesk Inventor 工程图有多张图纸，则每一张图纸都将保存为单独的 DWG文件。导出的图元变成 AutoCAD 图元，包括尺寸。
   您可以打开 DWG 文件，然后将选定的 AutoCAD 数据复制到剪贴板并将其粘贴到零件、部件或工程草图中。将在光标位置处导入数据。
   在 Autodesk Inventor 中，用于导入和保存 AutoCAD 文件的选项包括：
■ 选择图层。
■ 选择图元的窗口。
■ 以 DWG 格式保存文件。
■ 支持版本 12 以后的 DXF 文件。
■ 创建 AutoCAD Mechanical 文件（如果已安装 AutoCAD Mechanical）。

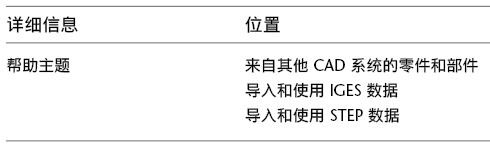

4.3.2 从其他 CAD 系统导入文件

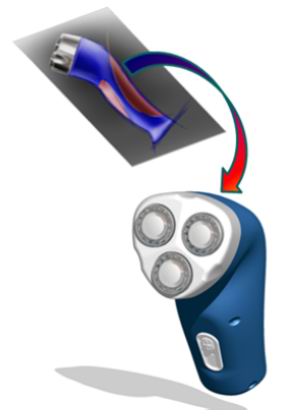

您可以从其他 CAD 系统导入零件和部件文件。除了关联导入 Alias 文件时，导入操作均不保留与原始文件的关联性。导入文件后，您便可以将它们视作最初在 Autodesk Inventor

中创建的文件。可以导入以下文件：
■ Alias
■ CATIA V4、CATIA V5
■ JT
■ Pro/ENGINEER
■ Parasolid
■ SolidWorks
■ UGS NX
您还可以导入 SAT、STEP、IGES 和 Mechanical Desktop (DWG) 文件。

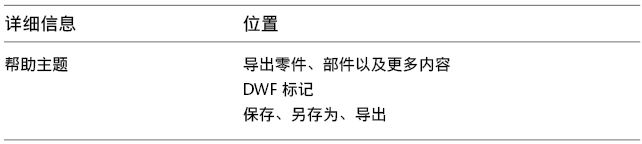

    4.3.3 将文件导出到其他 CAD 系统格式
   您可以将 Autodesk Inventor 零件、部件及其他内容导出到其他 CAD 系
统格式。导出操作不保留与原始 Autodesk Inventor 文件的关联性。可
以导出以下文件：

■ CATIA V5
■ JT
■ Pro/ENGINEER
■ Parasolid
还可以导出到 SAT、STEP、IGES、DWF 和各种图形文件格式。
