       第1章 Autodesk Inventor中的数字样机(3)

  1.2.1 零件的关联行为
    除了基准工作平面、工作轴、中心点和固定工作点，所有定位特征均关联至用于创建它们的特征或几何图元。如果修改或删除定位的几何图元，定位特征将相应地发生更改。反之，定位特征发生变化，也会影响基于定位特征进行定义的所有特征或几何图元。
    父子关系是用于描述特征关系的一个常用术语。如果没有了父特征，子特征也不能存在。如果删除父特征，可以选择保留子特征的来源草图。如果在基准平面或从基准平面创建的工作平面上创建几何图元，通常可避免创建父子关系。
    衍生零件可保留与源零部件的关联链接，因此这些零件可以更新。您也可以选择断开衍生零件与源零件或部件之间的链接，来禁用更新。

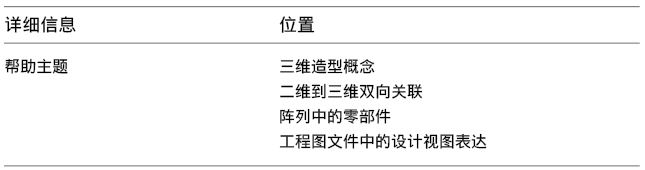

    有关衍生零件和定位特征的详细信息，请参见位于第9 页的零件和位于第18 页的特征。
  1.2.2 部件的关联行为
    部件保留与源零部件的激活链接。每次打开部件时，Inventor 都会检测包含在部件中的零部件的最新版本。当打开包含一个或多个修改过的零部件的部件文件时，系统会显示一条消息，询问您是否要更新该部件？回答“是”，则将部件更新为零
部件的最新保存状态。回答“否”，则放弃所参考零部件的所有修改。
  1.2.3 工程图的关联行为
    工程图保留与包含在文件视图中的零部件的关联性。如果您更改零部件，则在下一次打开工程图文件时，零部件视图会自动更新。可以通过启用“文档设置”的“工程图”选项卡中的“延迟更新”来禁用自动更新。
    如果工程图包含明细栏和零部件引出序号，则引出序号的编号与明细栏中的零部件编号相关联。明细栏还与源部件中的 BOM 表关联。如果从部件中删除零部件，它们将不再包含在工程图明细栏中。明细栏与详细介绍条目（如零件代号和描述）的
零部件的 iProperty 关联。
