Inventor设计结果打包

   所有设计的最后结果，都需要在装配之中进行验证和确认，并完成全套的工程图和明细表等设计资料，才算最后完成。

    利用Inventor的“项目”等设计数据管理支持特性，可以允许相关文件存放在选定的一个或多个文件夹中、甚至包括复杂的远程网络上的链路下。

    在设计过程中，对于自己设计的零部件、对于引用的标准件和型材，都要反复进行结构合参数的配凑，而最后的结果可能需要若干次的设计调整甚至推倒重来。例如标准件，装入了一个螺钉，不满意，换一个规格甚至型号，也是很平常的事情。这样做的过程中，Inventor将建立了相关的模型文件，因而最后的设计结果中并没有被使用的“废旧零部件”，在当前项目的文件夹中是肯定存在。设计结果也应当归档整理，“交付”出去才是最后完成。

    这就需要一种设计数据后期整理的机制，而“打包”的作用是：整理和归纳设计参与的文件，并按实际使用情况复制出一套完整的文件；同时保持原有的文件之间的链接关系；对于设计过程中曾经使用、但后来决定不使用了的“设计垃圾”会自动识别而不会包装进来；打包后的结果与原来的设计文件会脱离关系而能够独立存在。

    1.基本机制

    可以将Inventor 文件及其所有或选定的引用文件打包到单个文件夹下，即使这些文件存储在多个、甚至是网络上的位置；也可以包含引用了所选Inventor 文件的文件。对文件进行打包时，这些文件将复制到指定位置，同时不改变或删除源文件。

    对于所有引用文件，都必须能够使用当前项目（*.ipj 文件）来进行解析。

    也可以用项目编辑器重新选择当前项目，或者在“打包”对话框的“项目文件”框中说明或浏览合适的项目。

    打包的结果是按照指定的位置和参数，将选定的设计结果复制过来，并自动创建这个结果的项目。

    2.操作过程

    1.1确定当前设计项目

    先确认当前Inventor的设计项目，确实是准备打包输出的项目、而不是其它…

    1.2选定要处理的主文件

    所谓“主文件”，就是最完整地表达设计信息的那个文件，这就应当是这个设计的“总装配”模型文件（这个文件一定是存在的），其中引用了准备打包处理的全部设计内容。

    可用两种方法选定这样的总装配文件，并启用打包功能：

    方法之一：

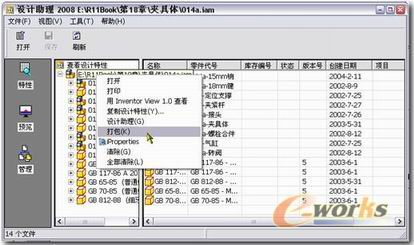

    在设计助理菜单上，“文件(F)”-〉“打开文件(O)…”，之后选定主装配文件，回到设计助理界面，之后选定这个文件，在右键菜单中“打包(K)”，参见图1。

图1 开始打包之一

    设计助理的启用方法有两种：在操作系统界面左下角“开始”-〉“所有程序”-〉“Autodesk”-〉“Autodesk Inventor 2008”-〉“设计助理2008”；或者选定要处理的文件，在右键菜单中“设计助理(G)”。

    方法之二：

    是在 Windows 资源管理器中找到要打包的主装配文件, 并直接在右键菜单中“打包(K)”。

    选择主装配模型文件，对于简单的设计项目，可能直接在操作系统下选定文件；但是对于复杂的设计项目，需要我们记清楚相关文件的位置和名称，浙江欧应当使用设计助理进行了。在设计助理中，可以直接验证文件是否正确，参见图1的装配树结构，这一点对于在系统浏览器中选择文件就不容易实现了。

    以下的讨论将基于“打包动作是经过设计助理实现”这样的模式。在图1的情况下，选定了主文件并确认正确的，在右键菜单中“打包”，结果应当弹出图2的界面。

图2 打包界面（展开）

    1.3打包的预备动作

    在上边的“打包”指令下，如果发现当前Inventor项目与所选文件的项目不一致，将发出图2的提示。这种项目不一致是不合理的结果，可能造成文件搜索出毛病，必须解决。

图2 出错提示

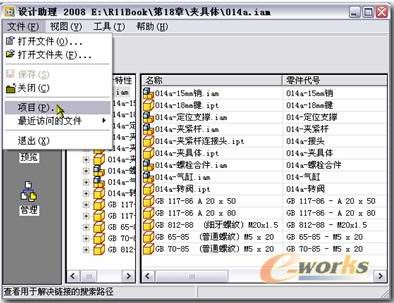

    这种情况多出现在当前项目不是所选主文件所在的项目。对于打包机制来说，无论Inventor是否被启用，“当前项目”的纪录总是有效的，这就是Inventor目前的项目。可直接在设计助理中解决项目变更，方法参见图3。

图3 改变项目

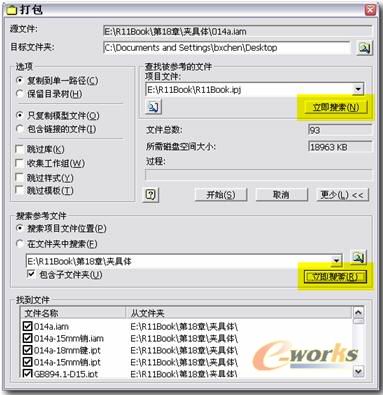

   从图1的界面中可见有两个搜索环节：

    · 上方的“立即搜索”：

    实际上是“查找相关的模型文件”。这是打包中必须要处理的文件，是一些相关联的模型文件，例如装配模型和零件模型。

    · 展开“更多”后的“立即搜索”：

    实际上是“查找相关联的其他文件”。这是打包中可能会一起进行处理的文件，是一些关联的其它文件，例如工程图。

    界面中的栏目和各项参数介绍如下：

    源文件：

    显示当前选定的主装配文件的详细描述。

    目标文件夹：

    打包结果的保存位置。

    选项：

    各个开关的含义已经很清楚。

    其中“跳过库(K)”是一个重要的开关，不应当有效。

    因为其作用是搜索这个项目下、这个装配中已经用到的所有标准件模型，并打包出去。如果这个项有效，将“跳过”这个库文件的搜索而不会把标准件打包出去，这种需要应当是极其罕见的…

    立即搜索(N)：

    按下这个按钮，将按设置的参数开始搜索相关文件，显示结果文件数量和名称等。

    更多(M) 〉〉 按钮：

    按下这个按钮，将展开更详细的参数设置界面，如图18-28的下半部。尤其是想在打包中处理除了模型之外的其他关联文件，例如工程图，就必须展开这些详细的选项，才可能见到和执行这个展开后的局部界面的“立即搜索”机制进行搜索。结果参见图4。

图4 其它文件搜索结果

    其中，所有的文件都列出在“找到文件”的表中。如果有不想打包出去的文件出现，可点击文件左边的复选标记，去掉对号。

    如果有被主装配模型关联引用文件没能找到，会弹出“查找丢失文件”的界面，要求指定这个文件的位置（必须在打包实施之前定位丢失的文件）。

    1.4打包开始

    按下“开始(S)”按钮，开始实施打包。“过程”框将显示进度条。

    3.打包的结果

    产生一个结果报告文件，例如下面的片段：

    日期: 2007年5月28日 14:32 200705281432

    操作方式: 只复制模型

    保留目录树: 否

    复制文件数: 36

    文件总大小: 7.59 MB

    ****
     E:\R11Book\第18章\夹具体\014a.iam M.11.00 V56
     E:\R11Book\第18章\夹具体\014a-15mm销.iam M.11.00 V8
     E:\R11Book\第18章\夹具体\014a-18mm键.ipt M.11.00 V10
     E:\R11Book\第18章\夹具体\014a-15mm销.ipt M.11.00 V8
     E:\R11Book\第18章\夹具体\GB894.1-D15.ipt M.11.00 V7
     E:\R11Book\第18章\夹具体\014a-定位支撑.iam M.11.00 V41
     E:\R11Book\第18章\夹具体\014a-夹紧杆.iam M.11.00 V21
     E:\R11Book\第18章\夹具体\014a-齿纹支撑钉.ipt   M.11.00 V11
     ……

    从中可以清晰地看到源文件的位置、名称、类型、Inventor的版本、文件版本等信息。结果文件将不会包括设计垃圾文件，也不包括旧版本的设计文件。这样，就很干净利索了。

    结果文件应当立即刻录进光盘，妥善保管! 只读光盘是半永久性的晚间存储介质，很可靠。这很重要！设计已经结束多日，明天就要交给客户。可是现在因为硬盘故障，所有的设计文件均无法找到，哭？哭也找不着调… 像这样的事情，笔者已经听说过许多次了。

    4.打包结果的使用

    一般情况下，打包结果会放到指定的文件夹或者位置上，而在这个位置上的结果，会因为打包的自动处理功能，创建一个新的项目文件。

    例如对“部件1.IAM”的打包，到D:\00文件夹中，就会在这个文件夹中看到“部件1.IPJ”文件，这是打包结果的项目文件。要想使用打包后的文件继续设计，就不应当再在原始文件的项目下操作，而应当找到“部件1.IPJ”，引用并设置成当前项目，之后再进行操作。这个项目文件可以根据设计管理需要更名。

    5.一个小疏忽

    在这个过程中Inventor的设计者有一个小疏忽，打包解决了文件外部的设计垃圾，却忽略了提供“清理内部未使用设置”的机制来解决文件内部的垃圾，这样在文件内还会有许多样式设置和参数，虽没被用过而且现在已经无用，却还存留着，并消耗着硬盘存储空间和未来打开后的内存容量。

    解决方案是在打包前，先用“样式管理向导”工具进行预处理。
