                  Inventor孔命令速成之用户自定义


    Thread.xls文件位于Design Data文件夹中,用于为孔和螺纹命令提供螺纹数据。
    Clearance.xls文件与Thread.xls文件位于相同的文件夹中,用于管理紧固件数据。编辑这两个xls文件遵循同样的规则。
    Thread.xls电子表格包含使用以下两种格式之一的各种工作表:平行螺纹类型或锥角螺纹类型。
    这些工作表包含了一些常用行业标准的螺纹类型和标准的螺纹孔尺寸。您可以编辑工作表来:
 ·更改排序顺序
 ·修改自定义螺纹规格
 ·修改自定义螺纹类型名称
 ·添加自定义螺纹类型或配合孔类型
    建议您不要删除螺纹类型或行。如果iPart或资源中心试图实例化的零件需要已删除的数据,则此操作可能失败。
 注1:若要在Inventor中创建螺纹孔或配合孔以及添加新的螺纹或配合类型,需要使用 Microsoft Excel。
 注2:以上内容来自帮助文档-关于螺纹数据电子表格,参考此节还能获取更多关于表格格式的介绍。

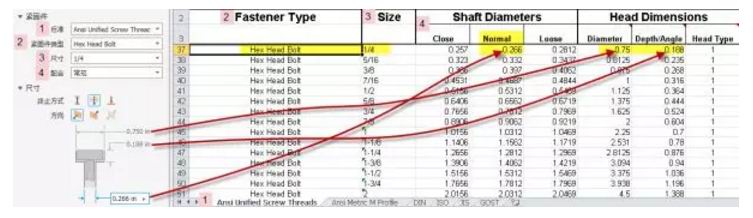

    下图以Clearance.xls表格为例简单介绍表格跟紧固件及尺寸之间的定义关系:

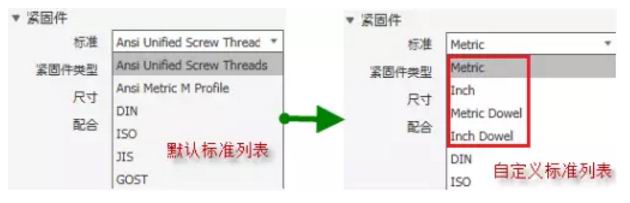

    用户可修改表格名字,根据规则添加新的表格达到如下效果:

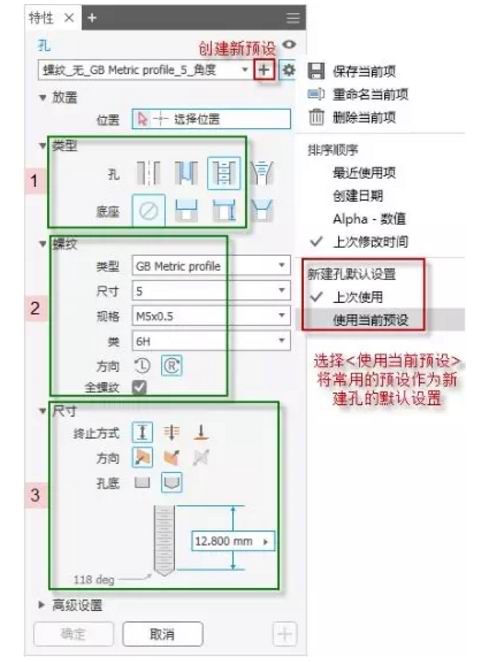

    预设是预先定义的特征属性的集合。选择一个预设后,预定义的属性值将自动填充到属性面板,可以方便的重用经常使用的属性集。Inventor 2019在孔的属性面板里支持添加使用孔预设。

    孔的类型、螺纹或紧固件和尺寸属性都可保存到预设,选择【使用当前预设】设置某个常用预设作为【新建孔的默认设置】,每次启动孔命令都将自动使用该预设中属性值。如果用户没有添加预设,创建孔特征将自动保存一个名为“上次使用”的预设并自动用作【新建孔的默认设置】。
    预设文件HoleCmd.preset默认位置在当前用户的Roaming\Autodesk\Inventor 2019文件夹下,可通过【Inventor重置实用程序】工具清空设置。若要共享使用预设,该文件的位置可在【应用程序选项】对话框【文件】页面或者【项目】对话框的【文件夹选项】里修改。

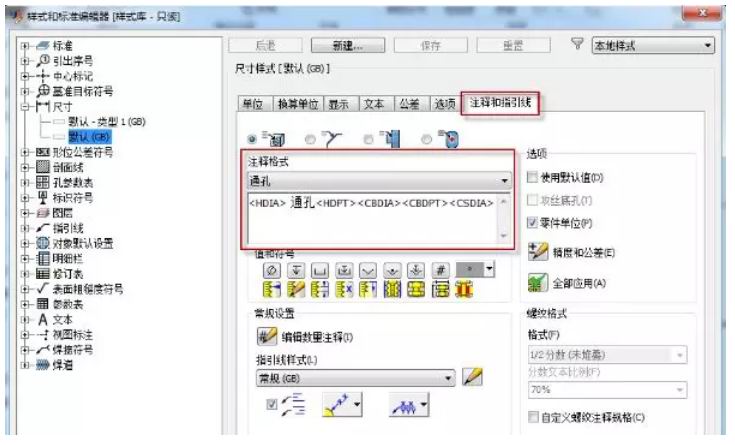

    在工程图里添加孔和螺纹特征注释,可在【样式和标准编辑器】对话框,【尺寸】样式下的【注释和指引线】里自定义注释格式。
