基于Autodesk Inventor的零件系列化设计(3)

   2.4 创建“自定义iPart工厂”
  如果为“iPart工厂”预先设定的参数值不是具体规格值，而是某一数值范围，则在部件中被引用时，" iPart工厂”所派生的零件的参数值需要临时赋予。用这种方式进行系列化零件设计带有更大的随意性。称这种“iPart工厂”为“自定义iPart工厂”。

  方法与创建“标准iPart工厂”很相似。单击参数映射表中左边的”钥匙”符号，该符号变成深蓝色。再次单击“钥匙”符号，该符号变成灰色，从关联菜单中选择“自定义参数列”，“钥匙”符号消失，“参数”选项卡的下方列表框中被选中的参数列高亮度显示为深蓝色。右键单击该列，从关联菜单中选择“指定列范围”，系统弹出如图5所示的对话框。可以进行多个参数范围的设定。两次单击“确定”按钮，即创建一个“自定义iPart工厂”。

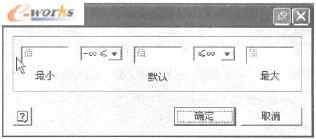

       图5 指定规格取值范围

     3 利用“iPart工厂”进行装配
   将创建的零件及其系列化设计表保存，然后新建一个部件模型文件。Inventor部件由零件模型组合装配而成，Inventor部件文件描述了对某此零部件的引用关系以及引用后，如何将这此零部件装配约束起来。

   从部件中选择“装入现有零部件”命令，选择先前保存的零件，系统弹出如图6所示的对话框。单击第一关键字d的值，系统弹出d的所有参数，如果一个d对应于多个D值，可以继续选择D值。如果是“自定义iPart工厂”的话，可以在本对话框中输入希望的值，当输入的数值超过预定义范围时，会遭到系统拒绝。

   如果感到在“关键字”选项卡中不方便选择，可以单击“树”或“表”选项卡，直接单击指定的规格。


        图6 在部件中调入表驱动的零件

     4 结束语
   与其他软件的系列话设计功能相比较，Autodesk Inventor的“iPart工厂”功能使设计更加简单，而且“自定义iPart工厂”使其系列化设计功能更加灵活，适用范围更广泛。

   采用面向产品设计的二维CAD软件来代替面向绘图的二维CAD软件，是计算机辅助设计发展的根本方向。利用CAD技术可促进设计工作的规范化、系列化、标准化，提高设计质量，缩短设计周期，降低设计成木，加快产品更新换代的速度，以适应多变的市场需求。
