浅述Inventor应用技巧之一

   Autodesk Inventor 提供一个样式库，其中包含一组用于零件和部件的常用材料、颜色和光源，并提供用于工程图的常用绘图标准，例如 ANSI、ISO 和 DIN。样式库是设计项目中所有文档的公用样式来源。每个样式库都是 .xml 文件的一个集合，其中每个文件对应一种样式类型。例如，集合中存在引出序号、尺寸、图层、明细表和所有其他样式类型的文件。

    举例说明：欲增加“Q235/A”，并且将该材料添加到新设计的零件中，具体操作步骤如下：

    1、在Autodesk inventor中，单击“文件”“新建”，然后选择标准零件图模板。

    2、在“标准”工具栏上，单击“格式”“样式编辑器”，弹出如下图所示画面，在该窗口内，可新增一些颜色、光源、材料等样式。

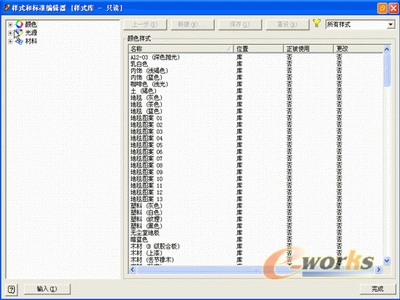

    图（1）

    3、点击“材料” 旁边的“+” ，在弹出的子项目中选择“低碳钢”，使其亮显，接下来我们将以低碳钢为模板来创建“Q235/A”。

    4、点击右侧的“新建”按钮 在弹出的“新样式名”窗口中，添加“Q235/A” ，如下图所示。

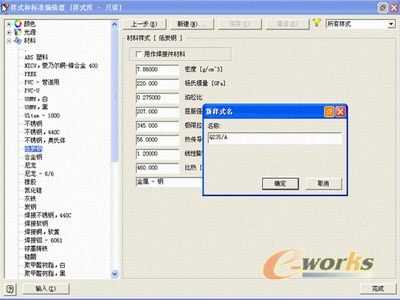

    图（2）

    5、添加完毕后，点击“确定”按钮。“Q235/A”的新样式就会出现在旁边栏的子项中，并且亮显。

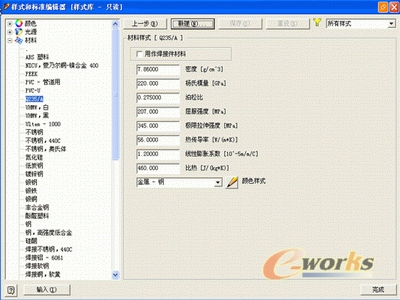

    图（3）

    6、在亮显的“Q235/A”文字上面，双击鼠标左键，使文字变为粗黑色的亮显，新添加的“Q235/A”新材料样式即用于当前的零件设计中。点击“完成”，退出。

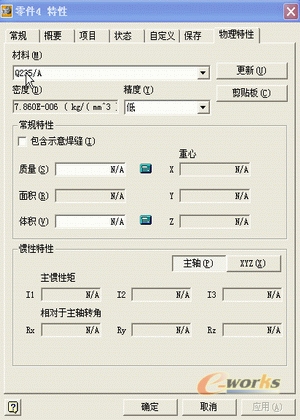

    7、在“标准”工具栏上，单击“文件”“iproperties”，弹出如下图所示窗口，点击“物理特性”栏，可以看到在“材料”内显示为“Q235/A”。

    图（4）

    提示：

    ①、可以将刚创建的标准零件保存为“Q235/A”零件模板，以方便以后使用。

    ②、其他的颜色、光源、材料等新样式的添加按上述步骤操作即可。
