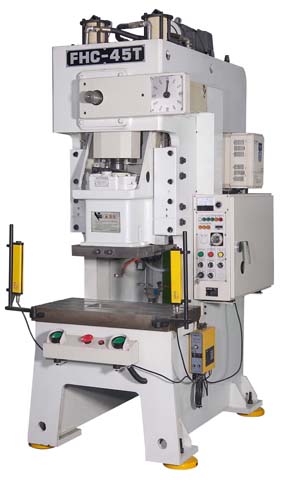

数控机床图片--精密冲床

序号	性能指标项目	FHC-80(V型/H型)	FHC-110(V型/H型)	FHC-160(V型/H型)	FHC-200(V型/H型)	FHC-260(V型/H型)
1	吨数（ton）	80	110	160	200	260
2	冲力发生位置（mm）	4/2	6/3	6/3	6/3	7/3.5
3	每分钟行程数变速（s.p.m）	80-0(35)/120-0(80)	60-0(30)/90-0(60)	50-0(20)/70-0(40)	50-0(20)/70-0(50)	40-0(20)/50-0(40)
4	每分钟行程数定速（s.p.m）	65	50	35	35	30
5	行程（mm）	150/70	180/80	200/90	200/100	250/150
6	最大开合工作高度	340/380	360/410	460/510	460/510	500/550
7	滑块调整量（mm）	80	80	100	100	120
8	上工作台尺寸（mm）	560 x 420 x 70	650 x 470 x 80	700 x 500 x 90	850 x 630 x 90	950 x 700 x 100
9	下工作台尺寸（mm）	1000 x 550 x 90	1150 x 600 x 110	1250 x 800 x 140	1400 x 820 x 160	1500 x 840 x 180
10	模柄孔（mm）	Ф50	Ф50	Ф65	Ф65	Ф65
11	主电动机（kw.p）	VS7.5 x 6	VS11 x 4	VS15 x 4	VS18 x 4	VS22 x 4
12	滑块调整机构（HP）	电动式	电动式	电动式	电动式	电动式
13	使用空气压力（kg/cm）	6	6	6	6	6
14	冲床精度	GB（JIS）1级	GB（JIS）1级	GB（JIS）1级	GB（JIS）1级	GB（JIS）1级
15	冲床（长x高x宽）（mm）	1800 x 1180 x 2800	1900 x 1300 x 3200	2300 x 1400 x 3800	2615 x 1690 x 4075	2780 x 1850 x 4470
16	冲床重量（ton）	6.5	9.6	16.1	23	32
17	模垫能力（ton）	3.6	6.3	10	14	14
18	模垫行程长（mm）	70	80	80	100	100
19	模垫有效面积（mm）	450 x 310	500 x 350	650 x 420	710 x 480	810 x 480
