4、直接利用RS422端口联接的方案
    为了解决RS232传输距离不长，但在现场不便于多台机床数据传输问题,可将RS232传输方式改为RS422传输方式。RS422是采用平衡发送、差分接受的方式，使用2对屏蔽双绞线连接，因此具有抑制共模干扰的能力。接收器具有很高的灵敏度,能检测低达2OO mV的电压,所以传输信号
可以在很远处得到恢复。RS422通讯距离可达数干米。
    不同编码机制不能混接,如RS232C不能直接与RS422接口相连,必须通过转换器才能连接。
    RS422允许在相同传输线上连接多个接收节点,最多可接10个节点。即1个主设备(Master),其余为从设备(Salve),从设备之间不能通讯,所
以Rs-422支持点对多的双向通讯:延长通讯距离，并可实现多台数控机床
共享一台计算机。
    多数CNC系统都有RS422接口,但都在内部控制箱或控制板上,没有
连到机床外部机箱上,这个RS422接口可以找出来直接利用。PC机一般都不具有RS422接口。可以通过转接板,实现RS232到RS422的转换。

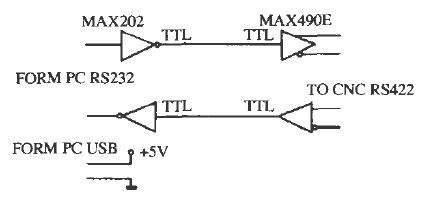

    图2所示的转换板使用了MAX202实现RS232到TTL电平的变换,MAX202内部有电源变换电路,使用单一+5V电源就可以实现RS232到TTL电平的变换；用MAX490E实现TTL到RS422信号的转换,
MAX490E具有±15KV ESD保护,能有效防止静电对接口芯
片的破坏。加装接口板可以有效保护PC机RS232接口不受
意外损坏。接口板工仵电流很小,电源可以从PC的USB口
取得。
    有多合CNC时,可以在PC的每个RS232接口都加1块转
接板实现与CNC连接，一般PC只有2个RS232接口，只能

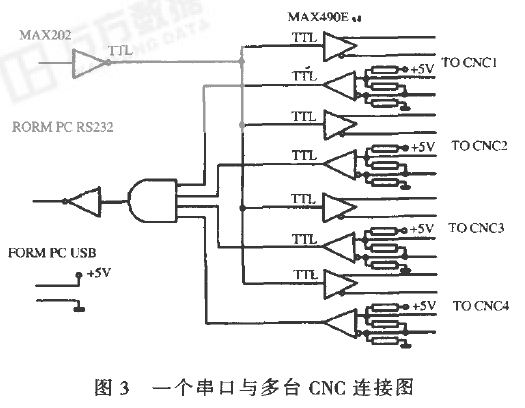

连接2台CNC，PC利用率很低。对该转接板作一定修改就
可以实现用一个串口连接多台CNC（见图3）。
    CNC有许多参数用于控制通讯。由于RS422抗干扰
能力很强，可以将通讯波特率设置到最高值，提高通
讯速度；将CNC数据输入口(Input Device)改为RS422。
PC机软件也作相应调整，保持与CNC一致。

    通过转接板，可以实现1个串口与4台CNC连接。这种连接唯一的限制是PC机只能分时与不同的CNC通讯。图3中不进行数据传输的CNC串口输出为1（CNC不开机时，由上拉、下拉电阻保证差分输出为1），与正在传输的CNC信号相与输出仍然是正在传输的CNC信号，因此正在传输的CNC信号可以发送到PC机。PC发送信号时，所有CNC都能接收到PC传送的数据,但不处于数据传输状态的CNC将自动丢弃PC发来的数据。如果需要连接更多的CNC,可以根据上述原理,增加与门和MAX490E进行扩充。
    多数PC机传输软件均能针对不同CNC作不同设置,并保存到文件中。调入不同的设置元件。就可以实现对串口作不同的设置,因此尽管使用同一串口仍然可以对不同的CNC作不同的参数设置。
