                          电气控制电路接线图 (2)

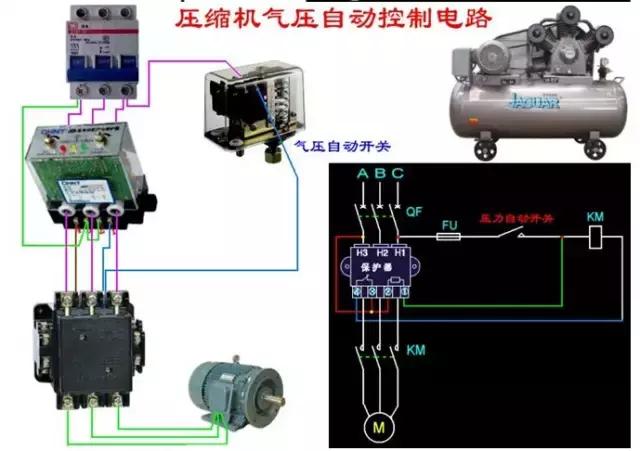

十一、压缩机气压自动控制电路：

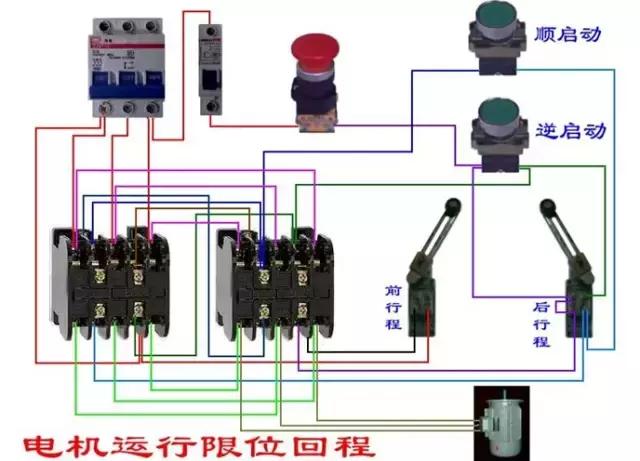

十二、电机运行限位回程：

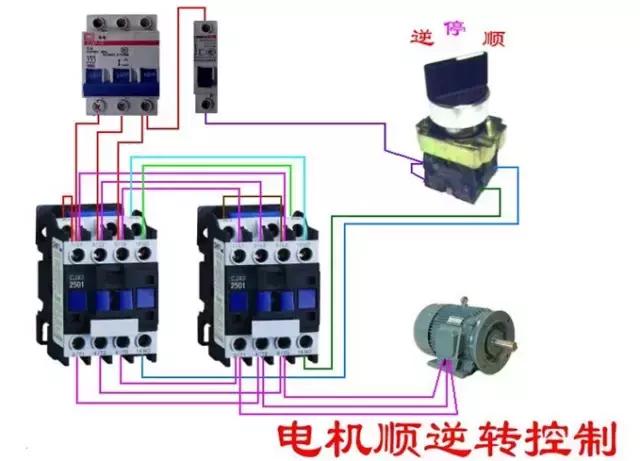

十三、电机顺逆转控制：

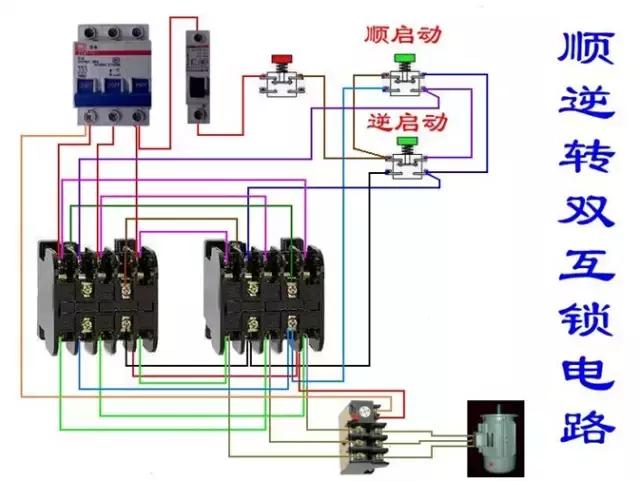

十四、顺逆转互锁电路：



共 3 页：  第 【1】  2  【3】  页
