轴是机械设计中使用比较广泛的零件，实际生产中常常有很多外形相似但尺寸不同的轴需要重复设计，因此研究轴的尺寸驱动具有现实意义。尺寸驱动是指在保持零件结构不变的情况下，将零件的尺寸标注视为变量，给于不同的尺寸值，获得一系列结构相同而尺寸不同的相似零件的过程，它允许用户在定义一个典型零件时，不必考虑零件中几何元素的准确位置，而只需保证其拓扑结构正确，同时进行必要的尺寸参数标注，通过尺寸参数值的变化来生成结构相同而参数不同的零件族，它在零部件的重新生成与修改方面显示出极大的方便性。轴的结构相对比较简单，实现尺寸驱动比较容易，所以研究轴的尺寸驱动对于实现复杂机械系统的尺寸驱动具有借鉴意义。本系统的目的是研究自动装配过程中轴及轴上零件的尺寸驱动的方法。
   1、自动装配的含义

   (轴)自动装配是指由用户确定零件在轴段上位置，选择定位方式、贴合方式，特征生成和装配合理性检查由计算机完成的装配过程。所以系统并不代替用户完成所有工作，只是提供必要的参考信息，比如零件装配顺序是否合理、定位方法是否合理等。轴自动装配的核心是建立一个数学棋型，使得不同装配体间的尺寸参数、装配层次和装配信息得到充分的描述，通过对装配模型的分析，必须能得到尺寸驭动的所有信息。

   1.1 装配模型具备的特征

(1)能够完整地描述信息，不仅描述装配件本身，而且描述装配件之间的装配关系和拓扑结构;

(2)自动的参数推导机制。参数之间相互制约，一些参数由另外一些参数推导得到，模型应该能识别用户的规则，自动完成推导过程:

(3)独立性。装配模型独立于具体的CAD系统，并且支持现有的CAD系统。

   1.2 装配模型描述的内容

(1)机械零件本身的几何信息;

(2)机械零件之间的装配层次关系，以及其拓扑关系;

(3)同层次的装配关系中的装配参数的约束和依存的关系。

   2、 装配关系的层次和描述装配关系的数据结构

    装配关系必须细化到能详细描述零件间拓扑的地步。粒度不能太小，这样计算起来太复杂，比如记录每个零件的每个面;粒度也不能太大，这样不能得到充分地描述信息。经过对装配关系的仔细分析，装配关系能由图1所示层次关系描述.

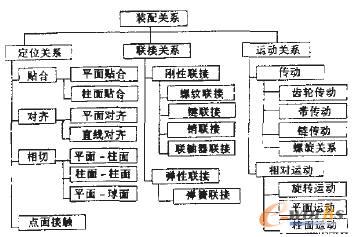

                         图1 装配层次结构

   数据模型将抽象的关系描述转化为最化的表格，实现的系统中提供圆柱齿轮、锥齿轮、皮带轮、链轮四种零件，套筒、轴肩两种轴向定位方式和键、销两种周向定位方式，所以根据零件和定位方式需要记录的信息以及对装配关系的分类，我们建立下面装配关系模型对装配关系进行描述。零件的几何信息和零件之间的配合信息建立参数表，参数之间的约束建立规则表。参数-零件表和参数-规则表分别用于零件和参数，参数和规则之间的关联，各表间的联系如图2。

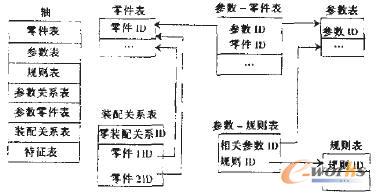

                      图2 轴装配数据模型图
