                    异型罐封口机的改进

    1.问题的提出

   目前,常用的异形罐封口机的卷边滚轮径向推进方法(图1)是机头盘9带动滚子14绕槽凸轮18 转动。滚子14的运动轨迹与凸轮的形状是相同的,即均类似于扁方罐头的形状(图1)。由于卷边滚轮13(16)的轴线与滚子14的轴线间的距离随着径向推进过程而变化,滚轮13(16)的圆周运动轨 迹与滚子14的运动轨迹相似而不相同(只有在两轴线重合时,运动轨迹才相同),因此,滚轮 使罐口产生的压合程度不同(若A点到达理想位置,则B点就会差H的进给量),有的地方就会产生皱纹等缺陷,以至影响封罐质量。


图(1)

    2.新异形罐封口机构想

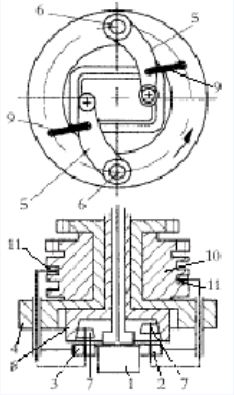

  针对以上卷边滚轮的径向推进方法的缺点,笔者提出如图2所示的设计方案。其原理是,扁 方罐头1不动,头道卷边滚轮2和二道卷边滚轮3完成两个动作:一个是绕罐体作圆周运动,另一个是作径向进给运动。因为罐头是扁方形的,所以卷边滚轮的圆周运动轨迹必须与罐头 的形状相同,也是扁方形的。实现这个运动是靠传动系统中的一个齿轮(图中未示出 )转动机头盘4上的齿轮,摆杆5用销轴6与机头盘4连接并可绕轴6摆动,它的另一端装有圆锥滚子7,滚子7靠在锥面凸轮8的内侧 ,凸轮8是固定不动的,这样,机头盘4,摆杆5与凸轮8就构成一个摆动从动件的凸轮机构,它与通常的凸轮机构不同,它的凸轮是不动的,而摆杆的支点绕凸轮转动。当机头盘4转动 时,摆杆的支点(销轴6)绕凸轮8转动,而滚子7则由拉簧9的作用靠在凸轮8的内侧运动。很明显,滚子7的运动轨迹与凸轮的形状是相同的,也就是与扁方罐头的形状是相同的。


图(2)

  卷边滚轮2(3)与滚子7串在同一轴线上,以保证其圆周运动轨迹相同,那么径向进给运动是 靠什么来实现呢?它是通过传动系统中的另一个齿轮(图中未示出),转动圆柱沟槽凸轮10上 的齿轮,其转向与机头盘4相同,但转速要慢些,这样,两者之间有相对转动,当滚子11在 凸轮10的槽内向上运动时,带动圆锥滚子7也沿着凸轮8的内锥面向上滑动,从而使得卷边滚 轮与圆锥滚子的同轴线向机头中心推进,实现滚轮的径向进给。当机头盘4相对于圆柱沟槽 凸轮10转一周时,就完成一次卷封作业。为了提高效率,可在机头上安排两组或三组卷边滚轮。
