配置自己的AutoCAD 2004绘图环境(2)

    通过修改“十字光标大小”框中光标与屏幕大小的百分比，您可调整十字光标的尺寸。

“显示精度”和“显示性能”区域用于设置着色对象的平滑度、每个曲面轮廓线数等。所有这些设置均会影响系统的刷新时间与速度，并进而影响您操作的流畅性。

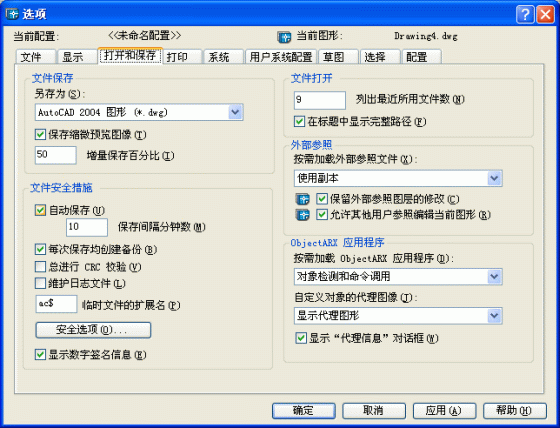

“打开和保存”选项卡用于控制打开和保存相关的设置。对文件的存储类型、安全性、新技术的应用作了重大的改进，如图7所示。

图7

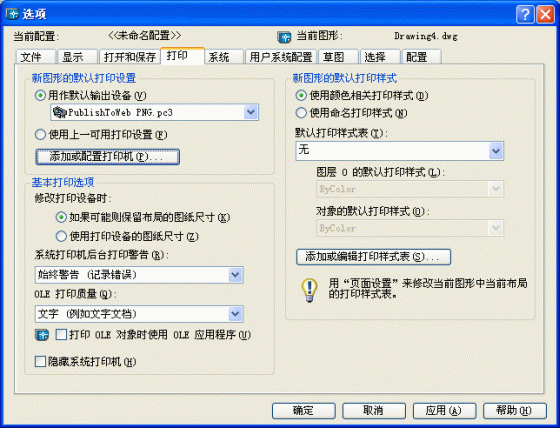

“打印”选项卡控制打印输入的选项。您可以从“新图形的缺省打印设置”中选择一个设置作为打印图形时的缺省设备。单击“添加或配置打印机”按钮将打开AutoCAD目录下的“R16.0\chs\Plotters”文件夹，该文件夹中包含AutoCAD安装的打印机配置文件，另外有一个添加打印机向导，可以用它来为AutoCAD添加打印机。“基本打印机选项”区域控制基本的打印设置。可以在“系统打印机后台打印警告”下拉列表中选择发出警告的方式；可以在“OLE打印质量”下拉列表中选择打印OLE对象的质量。“新图形的缺省打印样式”中可以指定对象的颜色、抖动、灰度、画笔指定、屏幕显示、线型、线度、端点样式、连接样式和填充样式等，如图8所示。

图8

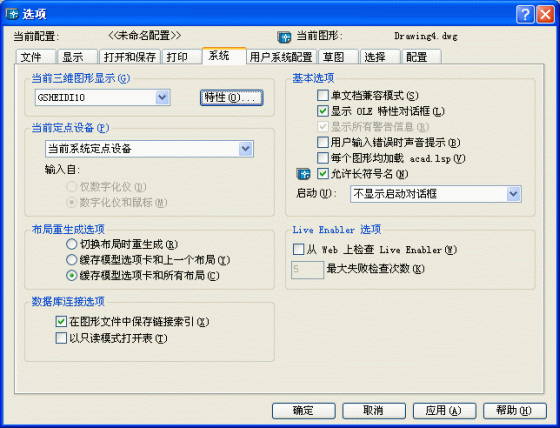

“系统”选项卡用来控制AutoCAD的系统设置。“当前三维图形显示”区域中包含控制三维图形显示系统的相关选择。列表框中列出了当前有效的三维图形显示系统。缺省是“GSHEIDI10”，即Heidi维图形显示系统，如图9所示。

图9

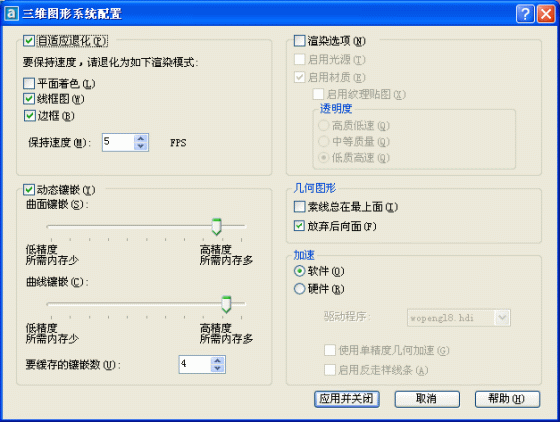

　　单击“特性”按钮，显示“三维图形系统配置”对话框，在其中可以对当前的三维图形显示系统进行配置，设置完成后“应用并关闭”按钮返回“系统”选项中，如图10所示。

图10

“允许长符号名”复选框被选中时，可以在图标、标注样式、块、线型、文本样式、布局、用户坐标系、视图和视口配置中使用长符号名来命名，名称最多可以包含255个字符。“数据库连接选项”用于设置AutoCAD与外部数据库连接的相关选项。

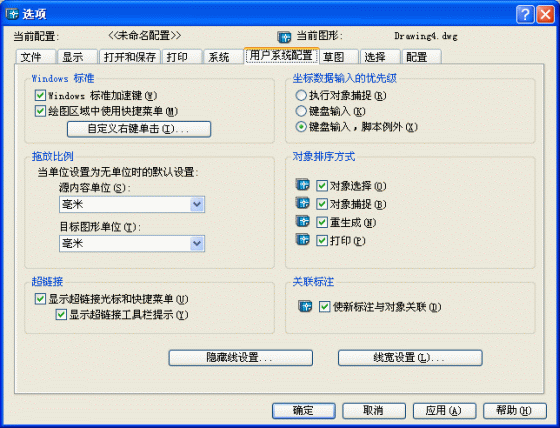

“用户系统配置”选项卡用于设置优化AutoCAD工作方式的一些选项。“AutoCAD设计中心”中的“源内容单位”设置在没有指定单位时，被插入到图形中的对象的单位。“目标图形单位”设置没有指定单位时，当前图形中对象的单位，如图11所示。

图11

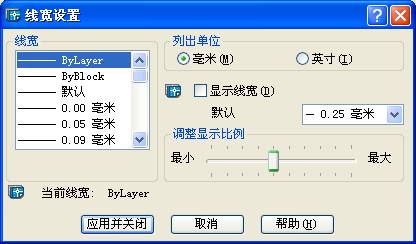

　　单击“线宽设置”按钮将弹出“线宽设置”对话框。用此对话框可以设置线宽的显示特性和缺选项，同时还可以设置当前线宽，如图12所示。

图12
