CAD中的对象捕捉追踪--2

　　 【例题1】如图2 中有一个矩形和一点P1,要求从P1新绘制一直线到达矩形中心点。
键入Line命令或者单击图标 ，点取起点P1后，取得对象捕捉模式有两种情况：

    1． 键入tt回车，要求指定临时追踪点。

    1）此时我们以中点捕捉点取下边的中点，点击左键，确定以下边的中点为临时追踪点，鼠标稍微向上移动，出现垂直追踪对齐线，如图2所示，这时就能以临时追踪点为基点取得相对坐标获得目标点，但是我们要获得的点与于右边的中点有关，因此再用一次临时追踪点。

    2）再次键入tt回车，指定临时追踪点为矩形右边中心点，出现水平对齐线，沿线左移光标到第一个临时追踪点的上方。如图3所示。

    3）在出现第二道垂直对齐线时，同时看到两道对齐线相交，此时取点，该点即为矩形中心点。

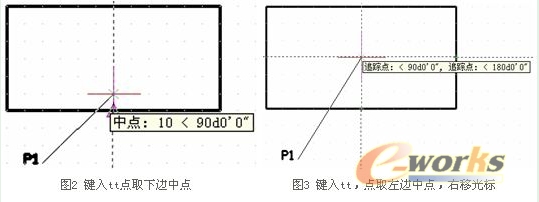

图2 键入tt点取下边中点 图3 键入tt，点取左边中点，右移光标


    以上是采用临时追踪点的应用情况。

    2. 采用对象追踪模式，按下键盘功能键，或在屏幕下方状态栏的"对象追踪"按钮点击打开，"对象追踪"按钮下沉。

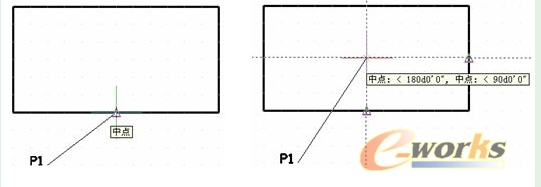

    1）此时我们以中点捕捉在下边的中点处停留数秒，如图4，不必点取，以取得第一个追踪点，显示为一个小三角形标志（中点），并引出垂直对齐线。


    2）把光标移动到矩形右边中点处停留一下，不必点取，以此取得第二个追踪点，显示为一个小三角形标志（中点），并引出水平对齐线，沿线左移光标到第一追踪点的上方。

    3）此时可见同时出现两道对齐线，此时取点，如图5 ，该点即为矩形中心点。 图3中提示是追踪点，而图5中提示是中点，可以看出临时追踪点和对象追踪模式的提示有区别。

    从上面的操作中，运用临时追踪点的方法好理解些，但采用对象追踪模式更方便快捷，注意用临时追踪点要点击，而采用对象追踪不用点击，只是将光标晃动到需要位置稍微移动即可。

    【例题2】如要设计一个简单的零件：在一块矩形零件的正中心挖一个半径为20的圆孔。

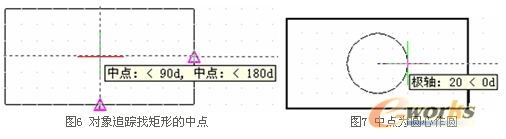

    分析解决：关键是绘制圆时如何快速地拾取圆心到矩形的几何中心，与上面相似，采用两边上的中点对象追踪即可，如图6、图7所示。

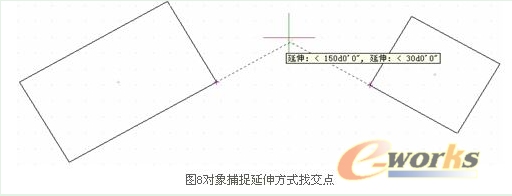

    【例题3】如图8所示，作一直线，起点在两矩形的下边延伸线交点。

    分析解决：对象捕捉设置中钩选延伸方式，键入Line命令或者单击图标 ，鼠标移动到左边矩形的右下角，再慢慢往右上方移动，出现一条延伸线，再将鼠标移动到右边矩形的左下角，同理，慢慢往左上方移动也出现一条延伸线，当到达某一位置时，两条延伸线相交，这也正是我们要找的点，点击鼠标左键确定。
