       巧用AutoCAD的延伸命令绘精确长弧线




      工业用图纸经常会出现一些需要做展开图的情况,例如,圆锥的展开图是一个扇形,圆柱的展开图是一个矩形等等。在展开图中画固定长度的圆弧也是一件让人头疼的事情,也许有的朋友会选择计算圆弧的弧度来确定这段圆弧的弧长,其实在CAD做图中大可不必这么做,一个简单的延伸(LENGTHEN)命令就可以解决这个问题。

  让我们尝试做一个普通圆锥的展开图来体验一下:

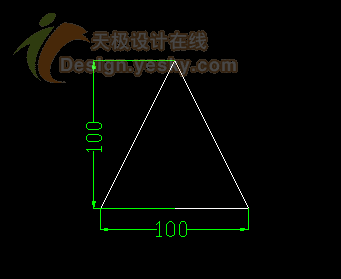

  如图,这是一个高和底面直径都为100的圆锥(侧视图):

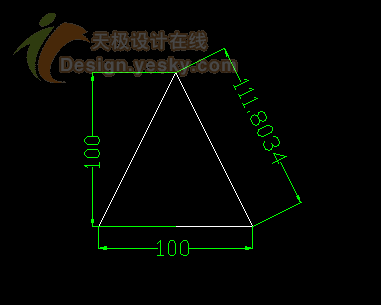

  首先使用对齐标注工具得到展开扇形图的半径:

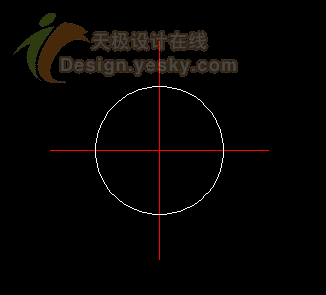

  根据半径画圆:

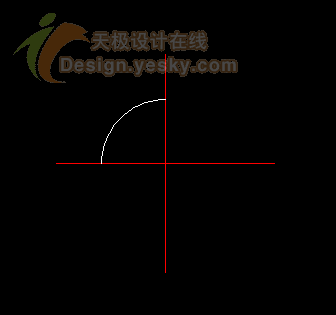

  依图剪切掉大部分圆弧:

  在命令行输入延伸命令(LENGTHEN),确认,系统提示如下:

  选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]:DE(选择增量命令,回车)

  输入长度增量或 [角度(A)] <0.0000>: 'cal(利用CAL命令计算圆弧长度)

  >> 表达式: pi*100

  314.159

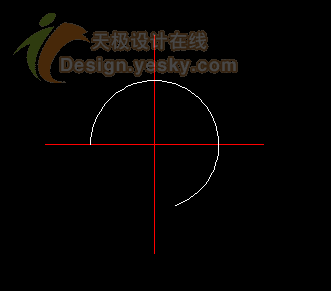

  选择要修改的对象或 [放弃(U)]:(鼠标选择我们要延长的圆弧)

  最后不要忘记使用剪切命令剪掉辅助性的圆弧,连接圆弧端点到圆心,删除辅助线,圆锥筒的展开图(扇形)完成:
