2-3-3 参照线命令XLINE

     绘制无限长的直线，常用于绘制辅助线。参照线用修剪（TRIM）、断开（BREAK）等命令断开后变成射线或直线。
    1. 命令与提示
命令: XLINE ↙
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: 指定点或输入选项 ↙
指定通过点:在屏幕上取点或输入坐标 ↙
    2. 说明
   （1）指定点
    参照线的起点，可画一条或一组通过起点和各通过点的无穷长直线。
   （2）水平（H）
    绘制穿过指定点并平行于X 轴的参照线。
   （3）垂直（V）
    绘制穿过指定点并平行于Y 轴的参照线。
   （4）角度（A）
    以指定的角度绘制参照线。
   （5）二等分（B）
    绘制角平分线。AutoCAD 提示：
指定角的顶点: 指定点 ↙
指定角的起点: 指定点 ↙
指定角的端点: 指定点 ↙
    绘制的参照线即为由这三个点构成角度的角平分线。
   （6）偏移（O）
    绘制与指定直线平行的参照线。AutoCAD 提示：
指定偏移距离或 [通过(T)] <当前值>: 输入偏移的距离或T ↙
选择直线对象: 选择直线 ↙
指定要偏移的边: 在偏移方向取点 ↙
    这种方式类似于偏移OFFSET 命令。若不清楚具体的偏移距离，也可指定要通过的点。
    3. 实例

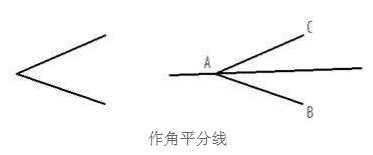

    下例中绘制角BAC 的角平分线。
命令: XLINE ↙
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: B ↙
指定角的顶点: 指定A点 ↙
指定角的起点: 指定B点 ↙
指定角的端点: 指定C点 ↙
