1-8 缩放图形

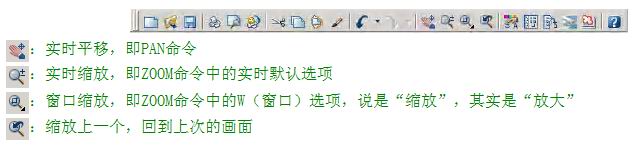

     屏幕的大小有限，想看到全图或者放大图中的细节，需要对图形进行缩放。 AutoCAD 提供 ZOOM 、 PAN 等命令来改变图形的显示范围，还能使用视口、鸟瞰视图。标准工具条上有最常用的显示控制命令。

   点击“窗口缩放”按钮不放，还能拉出更多的 ZOOM 命令按钮，你可以自己试一试每个按钮的用途：

      缩放图形是从视觉上进行的，并不是真正地改变图形的大小。就像照相机镜头一样，拉近放大图像、推远缩小图像，但物体本身并不变化。
     虽然有 ZOOM 、 PAN 命令和这么多缩放的按钮可以使用，但在实际缩放中它们用到的机会并不大，只需有一个性能优良的光电三键鼠标，缩放图形非常简单！三键鼠标的滚动中间键（滚轮）相当于实时缩放，向下滚动缩小（看到的范围更大），向上滚动放大（看到的范围变小）；按住中键不放移动鼠标相当于平移图形，双击中键相当于范围缩放（显示全部图形），大多数的缩放用这几种操作就可以做到了，绘图窗口右边的滚动条完全可以关闭以腾出更多的绘图空间！
    有时候按住中键后光标不会变成手形，而是弹出快捷菜单，这是因为系统变量 MBUTTONPAN 值为 0 ，改成 1 后按下中键起 PAN 作用。
    有时候在实时平移或缩放的时候发现图形范围不再变化，同时鼠标边上出现横杠和箭头，如：，这是因为到了“虚拟屏幕”的边缘。 AutoCAD 为了加快数据的处理，总是把用户进行的绘图设定在一个“虚拟屏幕”内，所有的缩放操作都在这个虚拟屏幕范围内进行。当缩放到虚拟屏幕的边界时，就无法再缩放。继续缩放需执行一次 REGEN （重新生成，默认别名 RE ）命令，系统会重新计算虚拟屏幕，并且更新全部的图形对象的数据。
    当图形显示不正确时，也可调用 REGEN 命令重新计算所有对象的屏幕坐标。有些命令执行结束后会自动重新生成整个图形，但复杂的图形重新生成一次可能会非常费时，如果你的机器配置不够高的话，建议关闭自动重新生成功能，使用命令： regenauto ，设置成 OFF 。
