使用AutoCAD绘制电脑椅

    通过这篇文章你能学到：
    如何正确使用倒角绘制图形
    如何绘制特殊3D图形
    如何整合3D图形
    使用AutoCAD建立三维模型是很普遍的选择，同时AutoCAD的建模功能也非常强大，使用它不仅可以建立机械模型，还可以建立复杂的建筑模型和家具模型等。那么接下来给大家演示一个常用的电脑椅建模方法。

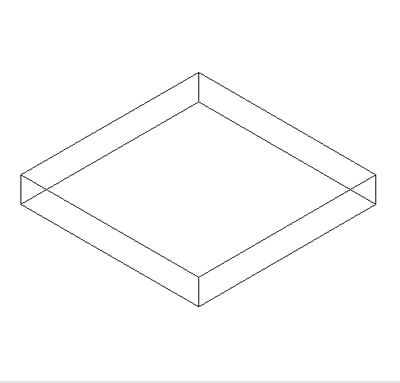

    首先在顶视图绘制方块造型，如图1所示。

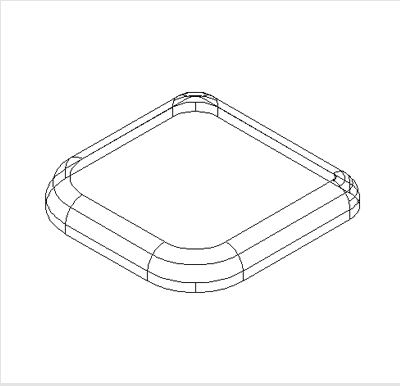

    使用倒圆角命令对方块的四周边界和上边界进行倒角，制作出坐垫，如图2所示。

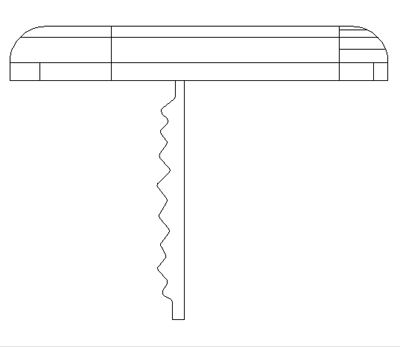

    在前视图绘制封闭的剖面造型，然后将它定义成面，使用旋转实体命令进行旋转，制作出支撑柱，如图3所示。

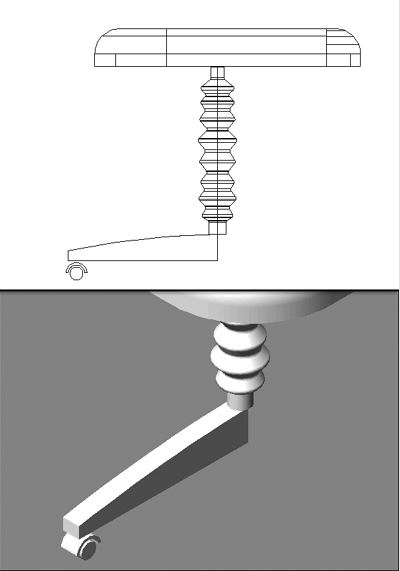

    在前视图绘制出封闭的支架、轮子（圆）等造型，然后将它定义成面，拉伸一定高度，如图4所示。

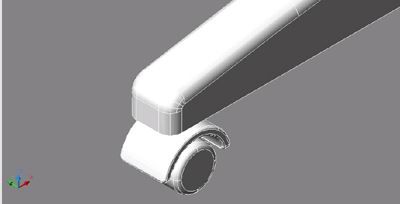

    使用倒圆角命令对三维支架、轮子等造型的部分边界进行倒角，倒角结果如图5所示。

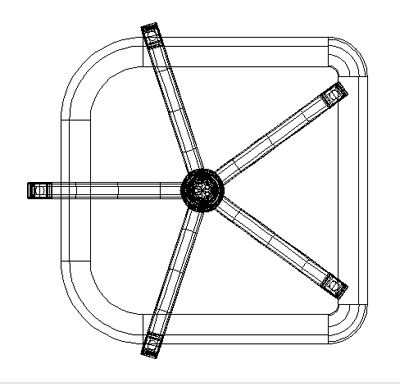

    返回顶视图，对支架组件进行圆形阵列操作，如图6所示。

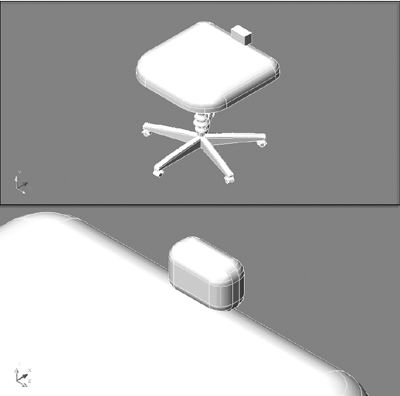

    在坐垫上绘制合适的方块，然后对方块的所有边界进行倒圆角，倒角结果如图7所示。

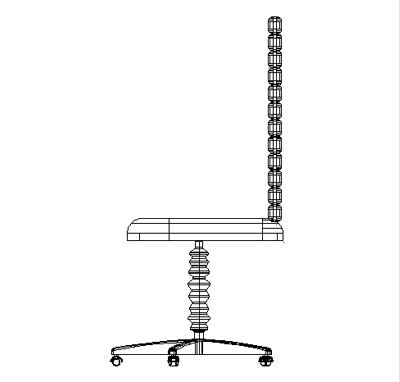

    返回到左视图，对倒角方块进行复制，复制出合适的数量，如图8所示。

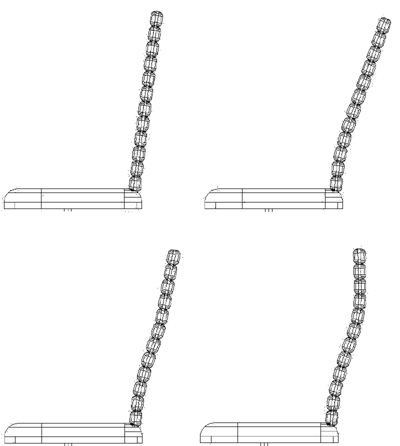

    依次选择不同数量的方块，选择不同的点作为旋转中心进行旋转，旋转出合适的曲线状态，旋转的过程简图如图9所示。

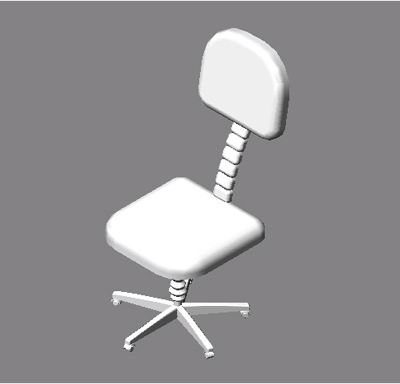

    用同样的方法绘制出靠背方块并倒圆角，如图10所示。

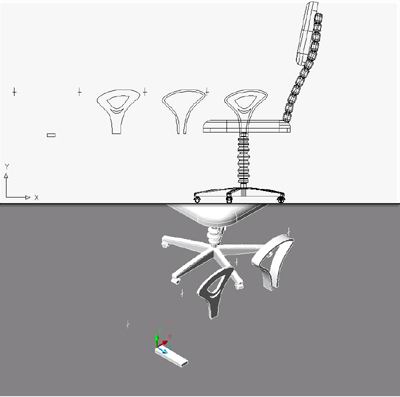

    在前视图绘制扶手所需要的不同造型，一定要封闭，然后将它定义成面，根据需要分别将它拉伸到不同的高度，如图11所示。

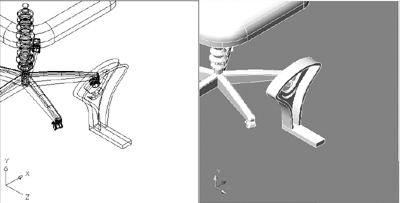

    将不同的三维造型移动到同一个位置，然后使用布尔加操作将它加在一起，使它成为一个整体，如图12所示。

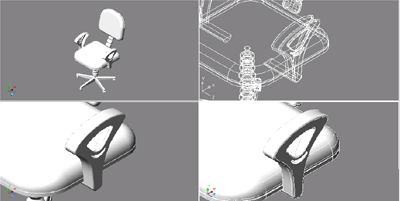

    对扶手的不同边界进行倒圆角，然后镜像出对称的另一个，如图13所示。

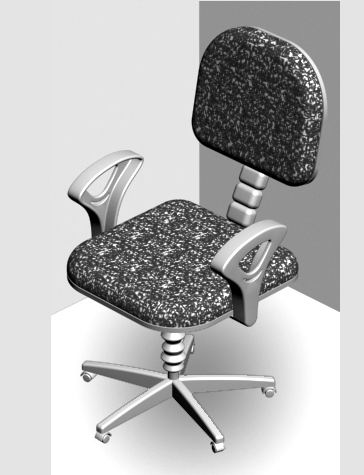

    最后为了看到电脑椅的渲染效果，可以将模型以DWG文件的形式导入到MAX6中。赋予材质，然后调节灯光和相机，如果使用MAX6自带的MentalRay渲染器进行渲染当然更好，在此进行了初步渲染，渲染结果如图14所示。

    当然绘制电脑椅的方法有很多，以上只是一种普通的方法，希望大家多提宝贵建议。
