全面解析在AutoCAD中模型的半剖.全剖.局部剖

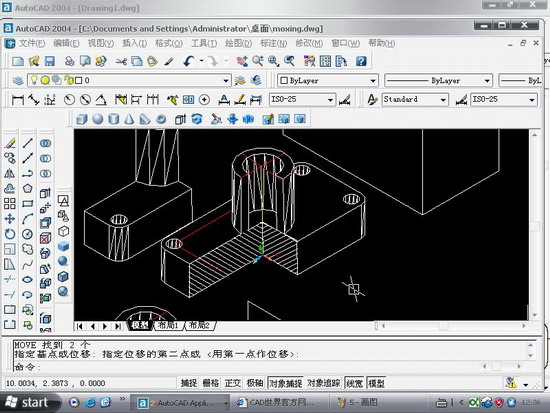

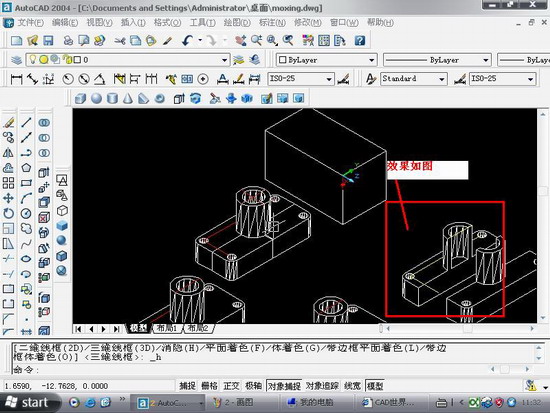

      在cad如何做些剖切呢.今日写了一个教程,抛砖引玉,希望给大家点思路.随便做了一个模型,下面就来发张图片

图1

图2

    用剖切面完全剖开机件所得的剖视图称为全剖视图。全剖视图用于外形简单内部结构较复杂且不对称的机件。

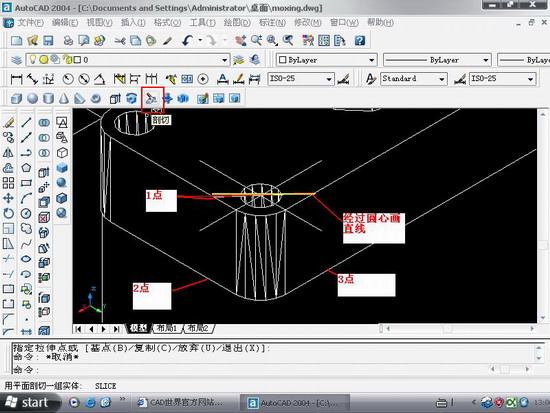

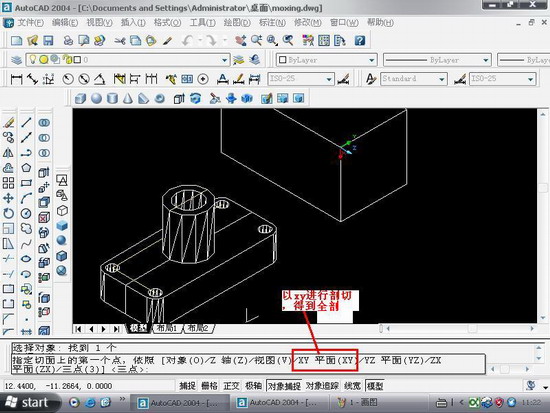

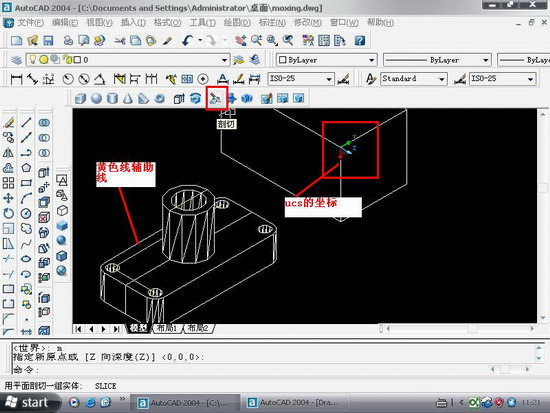

    全剖.操作要点:xy,.XZ,YZ等平面的剖面都是依据你的ucs坐标来的,因此如果某些时候剖切得不到全剖效果的话,那就你的坐标系有问题.

图3

    最后选择b,保留两侧,得到全剖效果

图4

图5

半剖模型:

　　当机件具有对称平面时，在垂直于对称平面的投影面上投射所得的图形，以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为半剖视图。半剖视图适用于内外结构都需要表达且具有对称平面的机件。

　　画半剖视图应注意：

　　（1）视图和剖视的分界线应是细点画线，不能以粗实线分界。

　　（2）半剖视图中由于图形对称，机件的内部形状已在半个剖视图中表示清楚，所以在表达外部形状的半个视图中不画虚线，以及在后方不可见的虚线都不画。

　　（3）机件的形状接近于对称，且不对称部分已另有图形表达清楚时，也可以画成半剖视图。

　　（4）当对称机件的轮廓线与中心线重合时，不宜采用半剖视图表示。

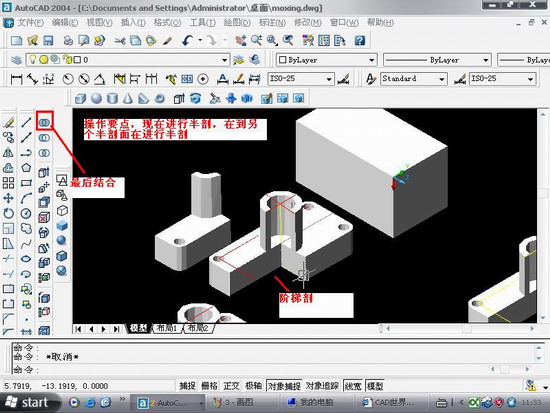

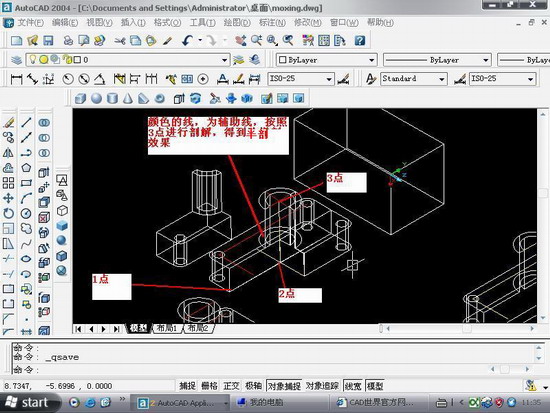

　　半剖的操作与阶梯剖有点相似.只不过阶梯剖的要做多条辅助线

图6

图7

局部剖:

　　用剖切面局部地剖开机件，以波浪线或双折线为分界线，一部分画成视图以表达外形，其余部分画成剖视图以表达内部结构，这样所得的图形称为局部剖视图。它用于内外结构都需要表达且不对称的机件。

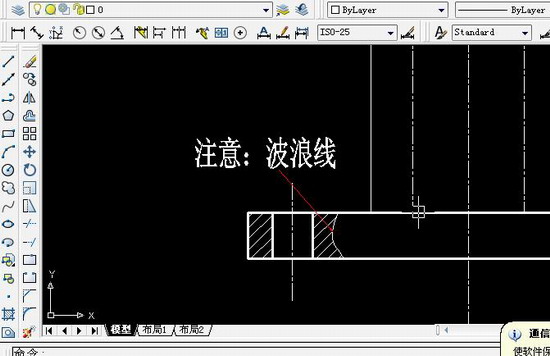

　　画法:（1）局部剖视图与视图之间用波浪线或双折线分界，但同一图样上一般采用一种线型。

         （2）波浪线或双折线必须单独画出，不能与图样上其他图线重合

图8

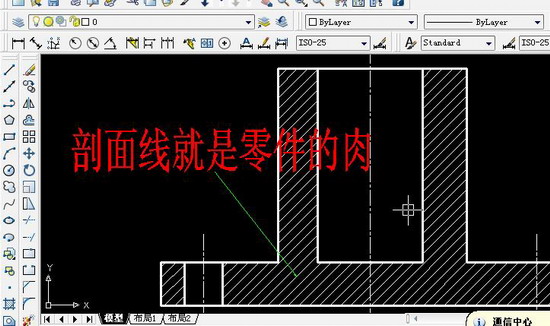

　　得到效果

图9

图10

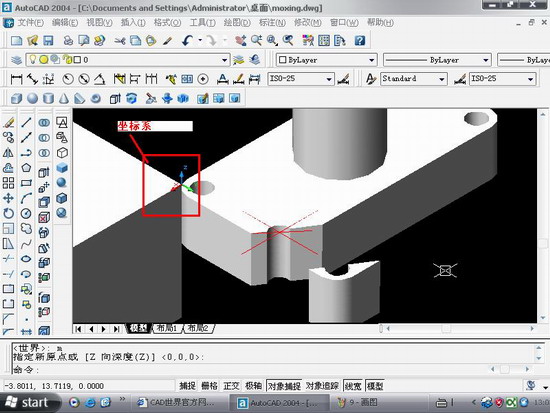

　　旋转剖的时候,类似与阶梯剖,或着以斜度建立ucs,注意不要合并模型。
