一纸多比例的打印出图(5)

  创建视口

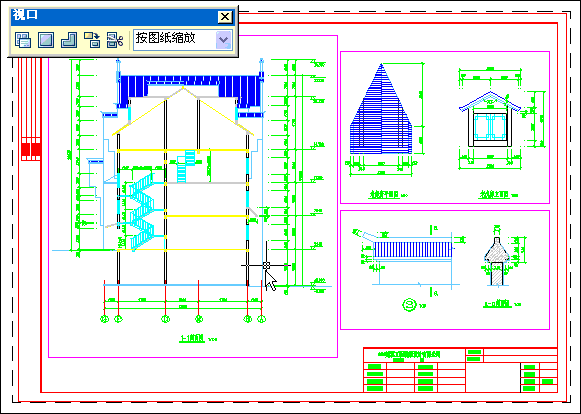

  分别新建3个视口，调整视口内图形，设定视口比例并锁定……OK！

图14

   创建视口的基本操作

   设置名为“视口”的图层，设置为不可打印。
  可以创建矩形视口（“单个视口”命令）和多边形视口（“多边形视口”命令）。
利用夹点操作可以改变视口大小、可以移动位置、可以删除视口……
一个视口内包含模型空间的全部图形。双击视口内任一点，缩放操作使需要打印的图形在视口内显示。
选择视口后，可以在“视口”工具栏设置视口比例，这是视口内图形的打印比例。
选择视口后，右击鼠标可以选择“视口显示锁定”
……

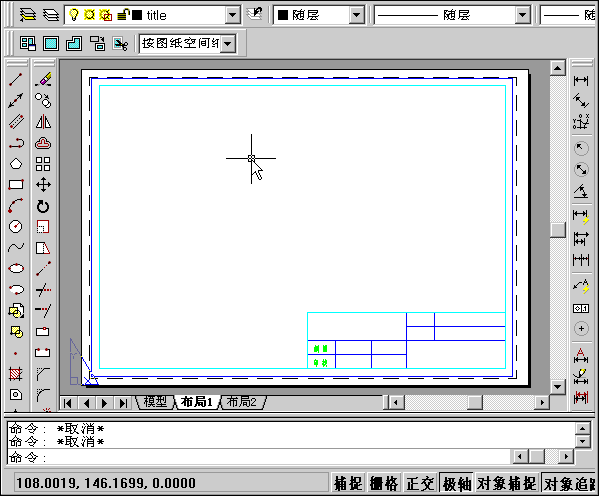

  这是另一个视口创建的操作



      图 15
