CAD图形插入Word问题解答(2)
二、BetterWMF 软件轻松帮你忙
虽然上面介绍的小技巧可以帮助朋友们解决AutoCAD图形插入Word后出现的一些问题，但如果每次在复制前都需要将黑色背景修改为白色背景，那也太麻烦了，另外修剪图形的空白边缘也不是一件简单的工作，至于线宽的设置就更是个大问题。不过笔者下面要介绍的这款小软件BetterWMF可以解决上面的所有问题。
1.功能介绍
首先，请朋友们到http://www.furix.com/下载这款软件，目前有两种版本，一种为BetterWMF 4.02（425Kb, For AutoCAD R14-2006 and all LT versions），一种为BetterWMF 2007(201Kb, For AutoCAD 2007 and 2008/2009).下载后无须安装，解压后即可使用，但如果是未注册版本的话，只能免费使用30天。
BetterWMF的功能主要是将AutoCAD中的图形拷贝到Word中，拷贝时会自动去除黑色的背景、自动修剪图形的空白边缘、自动修改颜色、自动转变为WMF格式，更可喜的是，用户还可以根据自己的需要对不同的线条设置不同的拷贝线宽，这样就不会出现Word中图形的线条太细的问题了。
2.快速上手

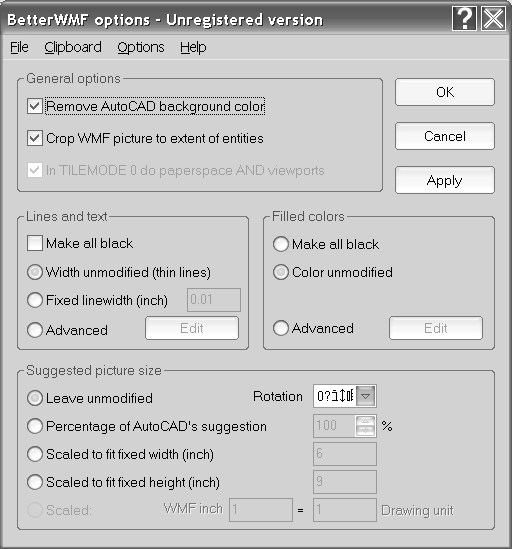

如图4所示，BetterWMF的界面并不复杂，只要弄清楚这里各个选项的含义，就可以得到满意的图形了。
图4
（1）Gerneral options：常规选项
Remove AutoCAD background color：去除AutoCAD中的背景颜色
Crop WMF picture to extent of entities：自动修剪图形的空白区域
（2）Lines and text：线条和文字
Make all black：这是一个复选框，勾选后可以将插入的图形中的全部线条和文字颜色调整为黑色，该功能在写作科技文章时特别实用。
Width unmodifiedthin lines：线宽不变，这也是缺省的设置
Fixed linewidth：采用固定线宽

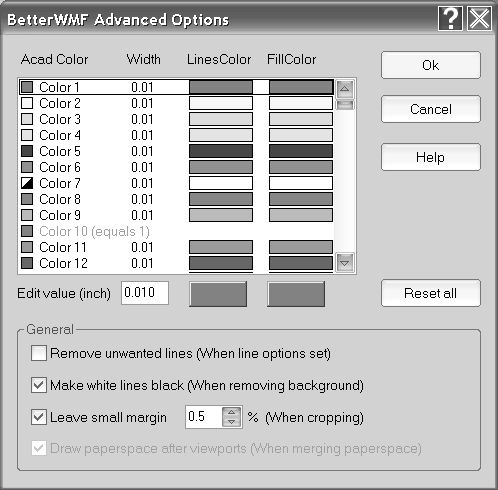

Advanced：这是3.1版本后新增的一个选项，选中后可以进入图5对话框进行设置，这里的界面比较简单，笔者就不再多说了。
图5
（3）Filled colors：填充颜色
Make all black：全部变黑
Color unmodified：颜色不变
Advanced：高级选项，选择后会出现与图5类似的对话框，从中可以修改线条的颜色和填充颜色。
（4）Suggested picture size：建议的图形尺寸
Leave unmodified：不修改，这也是默认的设置项
Percentage of AutoCAD’s suggestion：按当前AutoCAD图形的大小进行比例缩放
Scaled to fit fixed widthinch：将图形缩放到指定的宽度
Scaled to fit fixed heightinch：将图形缩放到指定的高度

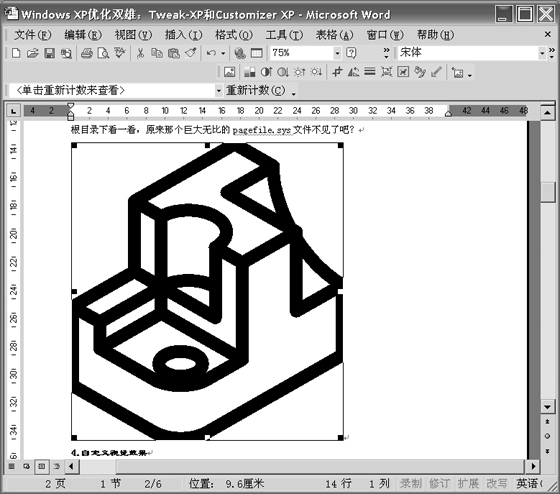

所有设置工作完成后，点击“OK”或“Apply”按钮，然后就可以按照常规的方法将AutoCAD图形插入到Word中，这时我们可以看到，Word中的图形已经是非常完美了（图6），效果不错吧？
图6
说明：通过BetterWMF插入的图形格式是WMF图片，而非原来的AutoCAD图形，所以我们再也无法直接双击图形进行修改，大家可以先在AutoCAD中修改好再插入.
