配置自己的AutoCAD 2004绘图环境(3)

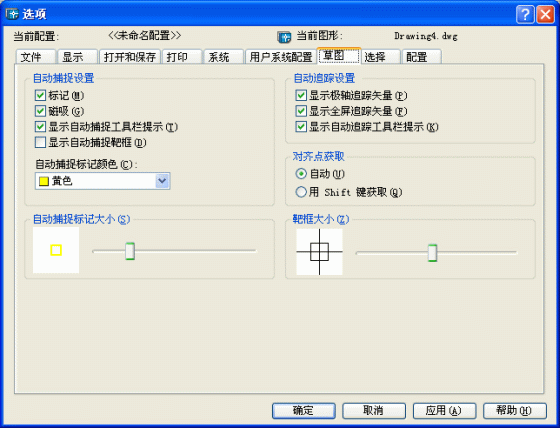

    “选项”对话框中的“草图”选项卡中包含了多个设置AutoCAD辅助绘图工具的选项。“自动追踪设置”控制自动追踪的相关设置。它有“显示极轴追踪矢量、显示全屏追踪矢量、显示自动追踪工具栏提示”三个选项，如图13所示。

图13

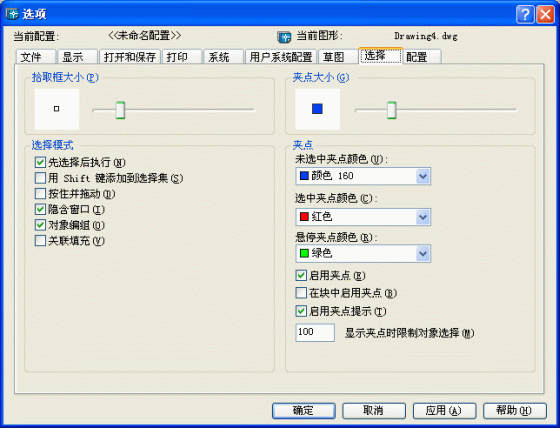

“选择”选项卡中可控制AutoCAD选择工具和对象的方法。您可以控制AutoCAD拾取框的大小、指定选择对象的方法和设置夹点，如图14所示。

图14

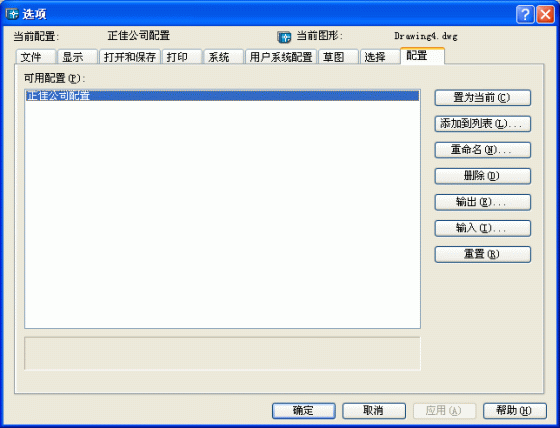

“配置”选项卡用来创建绘图环境配置，还可以将配置保存到独立的文本文件中，如图15所示。如果用户的工作环境经常需要变化，可以依次设置不同的系统环境，然后将其建立成不同的配置文件，以便随时恢复，避免经常重复设置的麻烦。

                 图15

四、坐标系设置

　　 绘图时通过坐标系在图形中确定点的位置。您可设置和使用自己的可移动的坐标系，从而更好地在解雇、等轴测或正交三维视图中绘图。

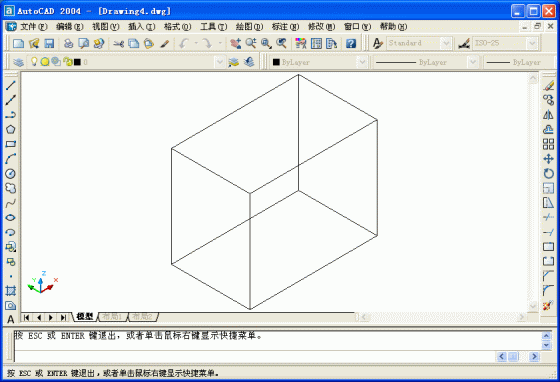

AutoCAD图形中各点的位置是用笛卡尔右手坐标系统来确定的。笛卡尔坐标系用三个轴，即X轴、Y轴和Z轴。绘制新图形时，AutoCAD缺省将用户图形置于世界坐标系中。世界坐标系的X轴为水平方向；Y轴为垂直方向；Z轴垂直于XY平面，如图16所示。

图16

　　图形中的任何一点都是用相对于原点（0,0,0）的距离和方向来表示的。世界坐标系的重要之处在于它总是要在绘图中用到，并且它不能被改变，其他任何坐标系都可以相对于它建立起来。

　　 其余的坐标系称之为用户坐标系，可以用命令创建。虽然世界坐标系是固定的，但可以从任何角度来观察它或转动它而不用改变为另外的坐标系。

　　 极坐标系是用一个距离值和角度值来定位一个点。也就是说您使用极坐标系输入的任意一点均是相对于原点（0,0,0）的距离和角度表示的。

　　 在二维空间中，绝对直解坐标是将点看成从原点（0,0）出发的，沿X轴与Y轴的位移。绝对极坐标也是将点看成是对原点（0,0）的位移，不同之处在于您输入的是该点与原点的距离及与极轴的角度。在AutoCAD中，极坐标表示方法为“距离<角度”。例如：“100<45”表示距离为100个图形单位，角度为45度处的一点。

　　 使用相对坐标，您通过输入相对于当前点的位移或者距离和角度的方法来输入新点。AutoCAD规定所有相对坐标的前面添加一个@号，用于表示与绝对坐标的区别。

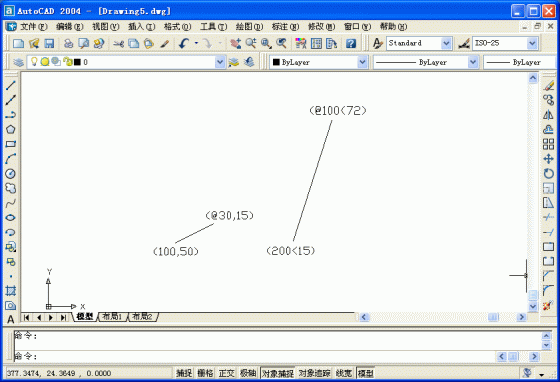

“@30,15”表示距当前点沿X轴正方向30个单位、沿Y轴正方向15个单位的新点。“@100<72”表示距当前点的距离为100个单位，与X轴夹角为72度的点，如图17所示。

>
图17

　　坐标显示的作用是追踪作图时的光标位置，AutoCAD在窗口底部状态栏中显示当前光标的位置坐标。您可以按“F6”键或“Ctrl”＋“D”，在坐标的开、关模式间切换。

　　 用户坐标系是可移动的坐标系。使用用户坐标系，您可以将复杂的三维问题变成简单的二维问题。用户坐标系也可以通过平移和旋转来生成，从而指定新的XY平面和新的原点。用户坐标系图标通常显示在坐标原点或者当前视区的左下角处，表示用户坐标系的位置和方向。如果用户坐标系图标显示在坐标原点，那么在图标中有一个加号。如果用户坐标系图标们于视口的左下角，也就是说没有位于坐标原点上，那么用户坐标系图标中没有加号显示。当用户处于世界坐标系中时，用户坐标系图标Y箭头就会有一个“W”，表明当前视图正处于世界坐标系中。
