               AutoCAD的打印问题

     AutoCAD在2000版中改变了其打印方式,使页面设置及打印设置随着图形一起,保证了图形输出的正确性。

    2000版中打印设置可分为三个部分,分别为打印机属性设置、打印样式设置及页面设置。

    打印机属性的设置可在文件菜单中的打印机管理中进行,通过它可增打印机及修改当前设置。本站认为,如果你的打印机使用的是Windows系统的打印机,则不必进行打印机设置,而如果打印机或绘图仪只能在AutoCAD中设置(一般指较旧的绘图仪型号),才进行设置。由于2000版中只有打印机的型号、纸张大小及方向才随图形一起保存,如果该图形在其它机器上打开,如果该机器没有同型号打印机,系统会提示未找到打印机而要求重新设置。这样上比较麻烦的。

    打印样式设置可在文件菜单中的打印样式管理器中进行。AutoCAD已经提供了几种打印样式,基本能满足要求,它们是

    颜色相关打印样式

    acad.ctb:按对象的颜色进行打印

    monochrome.ctb:按黑白进行打印

    命名的打印样式

    acad.stb:按对象的颜色进行打印

    monochrome.stb:按黑白进行打印

    用户最好不要去更改这几个打印样式,也没有必要去增加新的打印样式。由于AutoCAD在图形中只保存了打印样式的名称,所以利用原有的打印样式最为方便,也可避免图形在其它机器上打开时丢失打印样式的现象。 至于颜色相关打印样式和命名打印样式的区别如下

    最简单的说,颜色相关打印样式主要是为了解决旧版本的图形在2000版中能够正常的打印,它和以前版本一样,按照图形的颜色去区分打印。命名打印样式才是2000版中的新格式的打印样式,它非常简单,在打印样式列表中你可以创建多种不同名称的打印样式,然后就可以在图形中的图层管理器中为每个图层选择不同的打印样式。

    机械图纸的副代表黑白就可以,所以使用monochrome.ctb或monochrome.stb就可以,没有必要去新建打印样式。

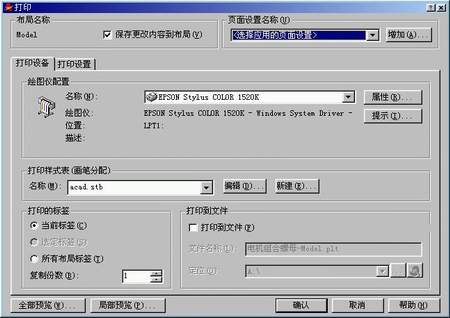

    打印对话框与页面设置对话框大致相同,都是为打印做准备,由于使用页面设置后可直接保存页面状态,而打印对话框设置后必须进行打印才能保存设置,所以建议首先使用页面设置以设置页面,然后再进行打印。

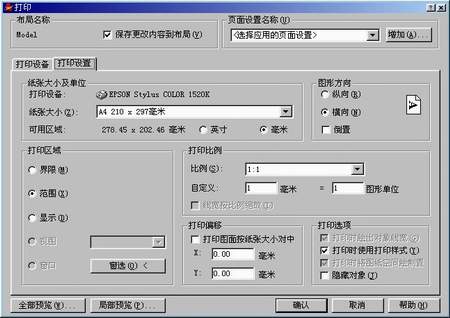

    打印对话框中除了选择打印机及打印样式外,还可选择纸张的大小、方向、打印比例、页面对中等,并且可以选择打印的图形区域,如果你想打印整张图,推荐使用选择打印图形的范围而不必进行窗选。

    虽然2000版的打印设置与以前版本不同,但经过解释,打印的设置显然比以前的版本更加简单。

    打印旧版图形时,2000版中有几个向导可导入以前版本的打印样式,但我倒没有怎么去用过,因为我对以前版本的图形就更改了粗线层的线宽就可以正常地打印,而且更改了线宽后,我还可以钭图形直接输出成WMF图形用于制作工艺卡片和验收指导书卡片中的图形因为有了线宽,可以将图形直接插入其它文件中)。
