               AutCAD图形文件弄上网页的方法

    英特网极大地扩展了计算机的能力和资源,利用英特网进行设计是必然的发展趋势。但是,如果只想给用户“看”自己的设计,用户也没有安装AutoCAD,或者不会使用AutoCAD,就要用到DWF文件技术。

    AutoCAD2000的ePlot图形输出功能生成DWF文件,这是一种“电子图形文件”,能在英特网上发表,DWF以 Web 图形格式保存,用英特网浏览器和 Autodesk WHIP! 4.0 模块打开、查看和打印,支持实时平移和缩放、图层、命名视图和嵌入超级链接的显示。但是不能将DWF直接转化成可以利用的DWG,也没有图线修改的功能,这样就在某种程度上保证了设计数据的安全。

    DWF是压缩的矢量数据格式,打开与传输的速度比DWG快,察看DWF的WHIP!软件界面简单易用,不懂AutoCAD使用技术也能很容易地查看DWF中的图样。

    AutoCAD中有两个预置的ePlot方式:1) DWF Classic.pc3 配置生成AutoCAD R14风格的DWF,黑色背景。
                                    2) DWF ePlot.pc3配置生成白背景、有图纸边界的DWF.
   生成DWF文件可以按下面的步骤操作:
     1)打开要输出的图形文件;
     2)使用Plot命令。

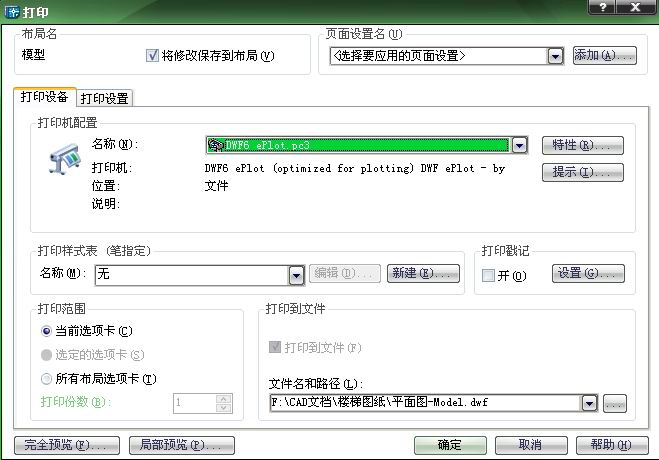

     3)在“打印设备”标签的“打印配置”栏目中选定“DWF6 ePlot.pc3”方式。参见下图中的样子。

     4)如果有必要,还可以细致设置DWF的有关参数。按下「特性(R)…」按钮,将弹出“打印机配置编辑器—DWF ePolt.pc3”对话框,选定其中的“自定义特性”,之后在对话框的“访问自定义对话框”栏目中按下[自定义特性(C)…]按钮,将弹出下面的对话框:这是关于DWF文件的一整套参数设置,推荐使用默认的状态。

    5) 在“打印到文件”栏目中输入文件名和文件位置描述。文件位置可以是本地文件夹、局域网上位置或者英特网上的URL.
    6)切换到“打印设置”标签,设置绘图输出的一般选项参数。DWF作为设计结果发布的手段,没有必要硬性设定输出比例,在确定了图纸大小之后,将打印比例设置成“按图纸空间缩放”就能满足一般的要求了。预览确认之后,就可以输出了。

    对于DWF文件的浏览有两种方法:
   1) 利用Autodesk WHIP插件。
   可以在带有Autodesk WHIP! 4.0模块的IE5中打开DWF,效果如下。单击鼠标右键,可以弹出WHIP!对DWF操作的快捷菜单,选定菜单某功能,就可以察看和操作DWF了。

    2) 利用Volo View Express软件。
    另外的浏览DWF的工具是Autodesk Volo View Express,这是一个独立使用的免费软件,不依赖于AutoCAD、也不依赖于IE.Volo View还有“红线圈阅”和“添加注释”的功能,这对于不熟悉AutoCAD的人审查设计,是十分方便的。

    注意:用Volo View Express直接打开DWG文件,矢量汉字的显示可能有问题,将相关的SHX文件复制到Volo View Express安装路径的 Fonts 文件夹中可以解决。

    在Volo View Express中目前还不能使用汉字做批注,这是Autodesk已知的问题,目前尚未发表相关的解决方案。
