AutoCAD 2008新增功能预览--2

　　关于引线的部份，引线是一个常用的功能，许多使用者都已经熟悉目前的操作方式，而在目前的版本所提供的引线绘制方式，是具备有比较弹性的绘图顺序，使用者可以采用三种不同的顺序绘制引线，第一种是由箭头开始，先选择箭头位置，然后引线位置，再来就是符号位置，第二种是由引线先开始，先完成引线，然后指定箭头位置，符号位置就会自动的加入到引线的末端，第三种方式是由符号先开始，点选符号位置，然后引线位置，再来才是箭头位置，无论用上述那一种方式完成，都可以完成一个引线加上符号的标注。

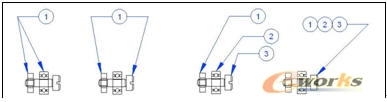

    除了标准的引线之外，使用者还可以排列引线的位置与标注方式，例如：两条引线共享一个符号，或是将共享符号排成一串，也就是将多个符号共享一个引线，要将多个符号排列在一起，必须要设定系统变量MLEADERCOLLECT才可以完成。

    表格的功能

    历经几个不同的版本，AutoCAD自己使用的表格功能终于逐渐完成，在2008版中由提出几个不同的功能，接下来就要探讨关于2008表格的应用。

    如果要将EXCEL的工作表转换到WORD或是POWERPOINT软件中，对使用者而言，这是最轻松不过的事情了，只要复制所需要工作表的范围，然后贴到所需要的软件位置，就算是大功告成了，即使贴上之后，总会有些不如人意的地方，大家也都可以勉强接受，但是在AutoCAD 2008里面要加入EXCEL工作表，就不是复制、贴上这么简单的工作了。

    首先要启动「加载表格」的指令，然后选择「自数据链路」，对象就是EXCEL，先输入这张表格的标题名称，然后才可以选择要连结的EXCEL档案，选择之后就可以看到工作表转换为表格的预览样式，在不需要修正的情况下，先将工作表连结进来成为AutoCAD的表格，为了满足表格的样式，接口中也提供了修正的功能，由于原始的EXCEL窗体与AutoCAD里面的表格，是处于一种动态联结的关系，因此，可以进行双向连结的动态更新，也就是说更改AutoCAD里面的表格也可以更新EXCEL窗体，反之亦然，这对于喜欢使用EXCEL工作表的使用者而言，倒是不错的一项功能。

    对于已经建立的窗体功能上，可以使用窗体内储存格的控制点功能进行储存格的填写，有点类似EXCEL的向下填满，或是序列填满的功能，例如：可以向下自动增加一的序列，这样就可以完成自动排列号码的功能，而填写日期也是一样，向下填满的时候，每一个储存格就会自动增加一天的日期，如此可以减少数字与日期的填写。

    除了传统的表格设计、引用之外，AutoCAD 2008还提供了数据萃取的功能，在数据萃取的功能中，主要就是将图块以及图块属性内的数据萃取出来形成表格内的数据，而这些图块与属性数据的萃取，对于大部分的使用者而言，还是属于旧有的功能，因为过去就有很多使用者可以自行萃取出图块与属性数据。

    新版的萃取功能这次还可以针对对象的性质进行萃取，例如以多重线围成的面积、周长等就可萃取出来，连同图块、属性等数据形成一份更有内容的表格，假设要建立一份室内隔间的面积与周长，就可以运用这个数据萃取的功能，首先，必须将每间房间都建立有属性的性质，例如：客厅、卧室、书房等，然后以多重线将每一间房间「围」起来，当然，如果当初建立房间时，就是以多重线组成，就不必多花这个工夫去重新建立房间的外围轮廓。

    有了房间的属性信息，多重线也完成，就可以启动数据萃取的功能，依据这个功能提示的精灵导引，就可以逐步的建立资料表，在选择多重线的性质之后，因为，多重线具备有许多可用的性质，这时候就必须选择有用的信息，例如：面积与周长等，如此一来，就可以依据这些信息形成一份完整的数据表。

    在萃取数据的过程中，除了直接引用AutoCAD图面的图块、属性、对象性质之外，使用者还可以同时选择一个EXCEL工作表，再指定需要加入的字段，这些由EXCEL提供的字段，可以和原先的资料表结合在一起，形成一份新的数据表，将这些有用的信息结合在一起，就可以综合这些图块、属性、对象性质、EXCEL工作表等，形成一份有用的表格。
