AutoCAD Block 统计程序
AutoWork 7.0 的使用者廖小姐任职于某家实验室器材公司, 由于图面上有大量的 Block, 必须计算统计, 用人工统计, 费工费时而且错误难免, 于是商请本公司写一支简单的统计程序, 完成此任务.
程序下载 : 在此下载.

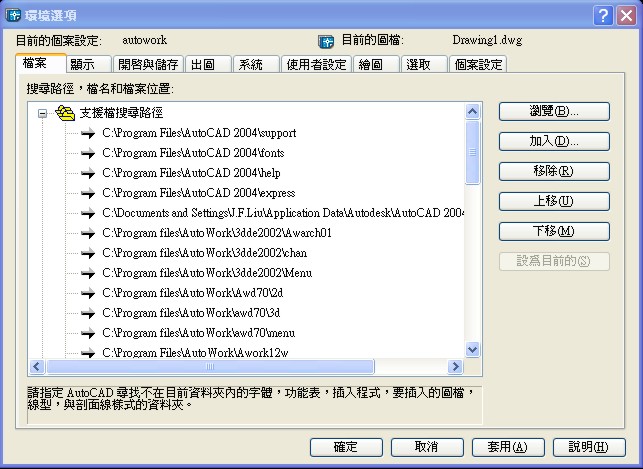

下载解压缩后放入 AutoCAD 支持档案搜寻路径内的任何档案夹都可以, 不需特殊安装. 您也可以自己建一个信息夹, 将程序放入, 再将支持路径添加其中.就可以被 AutoCAD 寻查找了.
|
操作程序 :
- 进入 AutoCAD , 开启旧档或创建新档并保存后 (先保存动作很重要)
- 在指令行键入 : (LOAD "CALBLK") 按下 Enter 键 , 此动作是叫入一支 LSP 程序
- 在指令行键入 : CALBLK , 开始运行程序
- 选定 要计算统计 Block 的图面图元, 选择完按下 Mouse 右键, 进入统计程序

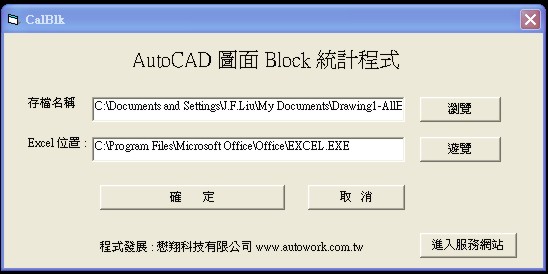

- 按下"确定"键, 即完成统计工作
- 如果您有 EXCEL , 其结果会自动开启 EXCEL 并装入运算结果.
- 如果没有 EXCEL , 其结果亦被写出, 它将与图档放在同一个档案夹, 名字为"图档名-ALLBLOCK.CSV"
例如 : 图档存在 C:\CASE\ABCD.DWG
则其输出内定档名为 C:\CASE\ABCD-ALLBLOCK.CSV
|
注意问题事项 :
- 如果您有装 EXCEL , 却无法正常开启, 请您重新输入 EXCEL.EXE 的相关位置, 也可用 "浏览"按钮来协助输入.
- 如果您想要更改内定输出档名(.CSV), 可以透过对话框输入新的信息夹与档名, 它会自动定为 CSV 档.
- .CSV 档适用内含信息为用逗点分开的文字档, 点取它就可以进入 EXCEL , 也可以被程序读取作为后处理之用.
|
