6-1 图 块(3)

 6-1-3 插入块

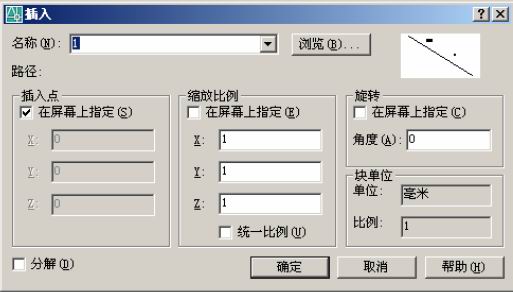

   一、选择“插入”/“块”命令(INSERT)，打开“插入”对话框。用户可以利用它在图形中插入块或其他图形，并且在插入块的同时还可以改变所插入块或图形的比例与旋转角度。

    二、分解图块-EXPLODE命令
   插入后的图块保持其整体性，若对其进行修改，必须先将其分解成独立的对象。有两条分解命令： EXPLODE和XPLODE命令。
   1、 EXPLODE命令
1)．命令与提示：
  命令：EXPLODE↙（默认别名：X，或者单击修改工具条上的按钮
  选择对象: （选择要分解的图块）↙
  选择对象:
2)．说明
   分解图块是逐级进行的，就是说图块中若包含嵌套的图块，必须在包含其定义的上级图块被分解后才能 对其进行分解。
   插入时X、Y、Z 比例相同的块将分解成对应的对象。具有不同 X、Y、Z 比例的块可能分解成其它类型的 对象，比如块中包含的圆若插入时各方向比例不一致，则分解时会转换成椭圆。
   分解一个包含属性的块将删除属性值并重显示属性定义。
   不能分解用 MINSERT 和外部参照插入的块以及外部参照依赖的块。
