6-1 图 块(1)

 6-1-1 图块定义

   图块是一种把多个对象组合在一起的复杂对象，常用的符号如作成“块”，则在使用的时候就可以像小 孩搭积木那样，把块放进图形里边，不必用一次画一次。比如机械图样中的螺栓、螺母、轴承等标准件，倘 若每次都要画一遍，计算机绘图还有什么优势可言？因此，应构造一个本专业所需要的“图库”，把常用的 标准件、符号、常用图形收集在一起，提高设计的效率。
    使用块，必须首先创建块，可以通过以下方法创建块。
  1．命令与提示：
   命令：BLOCK↙（默认别名：B，或者单击绘图工具条上的按钮)
   弹出“块定义”对话框，其中包含块名称、基点区、对象区、预览图标区以及插入单位、说明等。

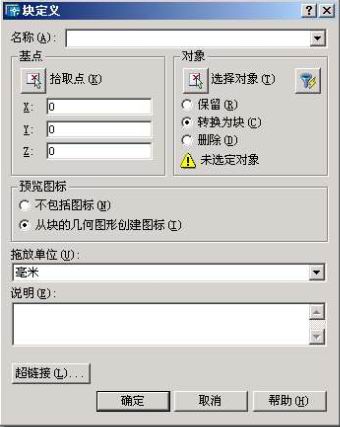

                   “块定义”对话框
  2．说明
  （1）名称：块的标识。点取向下的小箭头列出该图形中已定义的块名称列表。块的名称可以由字母、数 字、汉字、空格和未被Windows和AutoCAD使用的特殊字符组成，最多不能超过255个字符。

    块的命名一定要体现块的特征！不要取1、2、3...这样无意义的名字。倘若使用的块名已经存在，则重新定义该图块。
  （2）基点：定义块的基点，在以后插入该图块时作为基准点使用。基点一般选择图形中具有参考意义的点，而不应没有规律的任意选取。由于绝对坐标对用户来讲没有什么意义，故此通常点取“拾取点”按钮,返回绘图屏幕指定一点以作为基准点。
  （3）对象：定义块中包含的对象。
   单击“选择对象”图标，AutoCAD返回绘图屏幕要求用户选择屏幕上的图形作为块中包含的对象。单击“快速选择”图标，可通过“快速选择”对话框来选择块中包含的对象。
  （4）预览图标
  不包括图标：在块中不包含预览图标，可以减少图块信息量，但不推荐这样做。
  从块的几何图形创建图标：在块中包含预览图标，以后插入图块前可以先“预览”图块的形状。
  （5）插入单位：点取下拉列表后可以选择插入的单位，一般可选择“无单位”。
  （6）说明：对所建块的简要说明，适当的说明有助于全面理解图块的性质，因为有的特性仅靠图形并不容易表达清楚。
