5-2  尺寸样式（1）

     5-2-1 尺寸样式设置方法

    进行尺寸标注前需要先定义尺寸标注的样式，AutoCAD的尺寸标注功能很多，但是要标注成国标要求的风 格，需要作的设置相当麻烦，没有对其设置方法的透彻理解，标注尺寸并不是一件愉快的事情.
    1．命令与提示
菜单：格式 → 标注样式
命令：DIMSTYLE↙（默认别名：D，或者单击标注工具条上的按钮)
     执行后，显示“标注样式管理器”对话框。

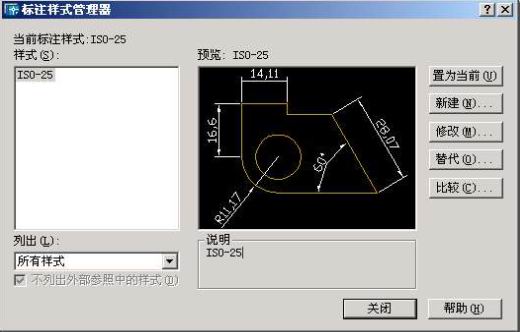

                        “标注样式管理器”对话框
    2．说明
·样式：列表显示了目前图形中定义的标注样式。
·预览：显示标注风格的模拟效果。
·列出：可以选择列出“所有样式”或只列出“正在使用的样式”。
·置为当前：将所选的样式置成当前的样式，在随后的标注中，将采用该样式标注尺寸。
·新建：新建一种标注样式。点取该按钮，弹出“创建新标注样式”对话框。

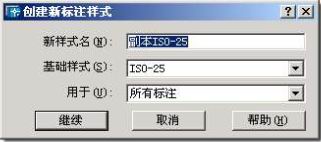

              “创建新标注样式”对话框
·修改：修改选择的标注样式。
·替代：为当前标注样式定义“替代标注样式”。在特殊的场合需要对某个细小的地方进行修改，而又 不想创建一种新的样式，可以为该标注定义一替代样式。
·比较：列表显示两种样式设定的区别。如果没有区别，则显示尺寸变量值，否则显示两样式之间变量的区别。

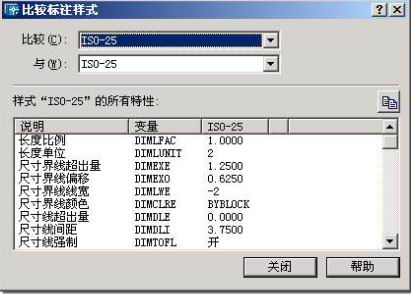

             比较标注样式对话框
  以上用的最多的是“修改”，对应“修改（新建）标注样式”对话框，通过它进行具体的标注样式设置。
