5-1  尺寸标注（1）

     5-1-1 标注要素

    专业图样少不了尺寸标注。尺寸标注通常包含几项内容：

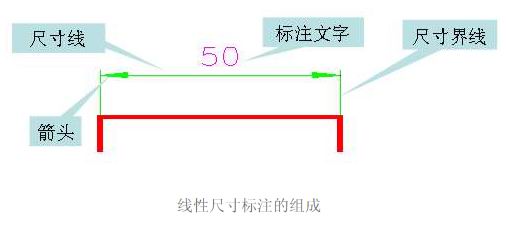

  (1) 标注文字：尺寸标注最重要的内容。可以采用实际测量值，或者自行指定内容。
  (2) 尺寸线：标注的起止范围。通常使用箭头来指出尺寸线的起点和端点。
  (3) 箭头：表明测量的开始和结束位置。说是箭头，其实有多种符号可供选择，比如建筑图样用到的斜 线，还可以创建自定义符号。
  (4) 尺寸界线：表明标注边界的线段，一般与尺寸线垂直，也可倾斜。

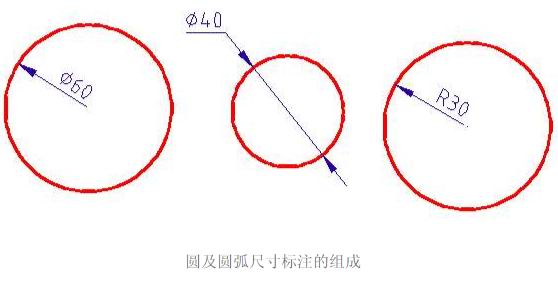

    圆和圆弧的尺寸标注以对象本身为尺寸界线。
  AutoCAD的尺寸标注功能很多，但是要标注成国标要求的风格，需要作的设置相当麻烦，没有对其设 置方法的透彻理解，标注尺寸并不是一件愉快的事情。
