               3-1-1 绘图准备

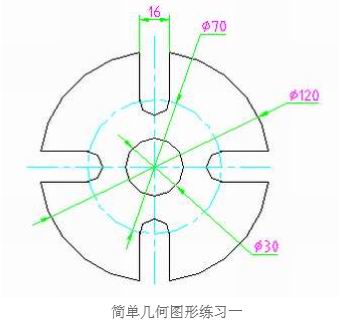

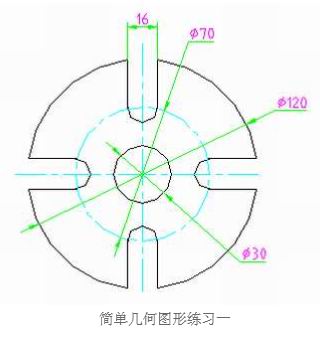

     绘制如下图形:

    要求:
 1. 以Acadiso.dwt开始新图;
 2. 按层分开线条,不标注尺寸。


    绘图之前先作题目分析:
 1. 本图形为全对称规则图形;
 2. 圆宜先作定位基准;
 3. 凹槽只需先绘制一个,用OFFSET、TRIM生成,再阵列(ARRAY)生成全部凹槽;
 4. 建立“center”图层放置中心线,轮廓线放在0层。
