               2-4-15 圆角命令FILLET

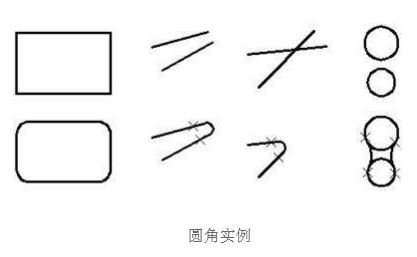

    用指定半径的圆弧光滑连接两个圆弧、圆、椭圆弧、直线、射线、多段线、样条曲线或参照线。如果 TRIMMODE 系统变量设置为 1,FILLET 修剪相交的直线使其与圆角的端点相连。如果被选中的直线不相交,那么 AutoCAD 延伸或修剪它们使其相交。
    倒圆角的两个对象在同一图层上,则 AutoCAD 在该图层创建圆角。否则,AutoCAD 在当前图层上创建圆 角。对于圆角的颜色、线宽和线型也是如此。
    对圆弧倒圆角时鼠标拾取点将决定圆角的位置。
  1. 命令与提示
  命令: FILLET↙
  当前模式: 模式 = 修剪,半径 = 0.5000
  选择第一个对象或 [多段线(P)/半径(R)/修剪(T)]: 选择对象或选项↙
  2. 说明
(1)选择第一个对象
选择第一个倒圆角的对象,AutoCAD继续提示:
  选择第二个对象:选择第二个倒圆角的对象↙
(2)多段线(P)
对整个二维多段线作倒角处理。
  选择二维多段线:选择一条二维多段线↙
(3)半径(R)
重新设定圆角半径。
  指定圆角半径 <当前值>:输入半径↙
(4)修剪(T)
决定是否在倒角的同时修剪或延长参与倒角的两条边。
  输入修剪模式选项 [修剪(T)/不修剪(N)] <当前选项>:输入T、N或回车↙
