2-4-13 打断命令BREAK
部分删除对象或把对象断开为两部分。
1. 命令与提示
命令: BREAK↙
选择对象:(用点取方式指定对象)↙
指定第二个打断点 或 [第一点(F)]: (指定第二个点或输入F)↙
2. 说明

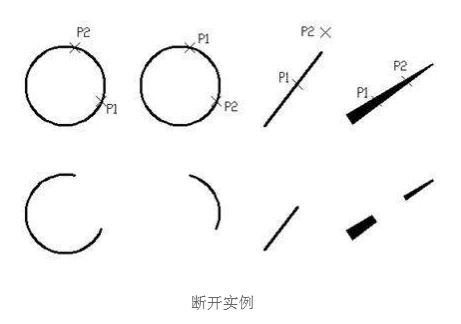

选择对象的点作为第一打断点(或输入F重新确定第一断点),它与指定的第二个打断点之间的部分将删 除。如果第二断点不在对象上,AutoCAD 会从对象上选取与之距离最近的点作为第二断点。因此,如果要删除直线、圆弧或多段线的一端,可以将第二点指定在要删除部分的端点之外。
要将一个对象拆分为二而不删除其中的任何部分,可以将同一点指定为第一断点和第二断点(指定第二断点 时也可只输入 @ )。
直线、圆弧、圆、多段线、椭圆、样条曲线、圆环以及其他几种对象类型都可以被拆分为两个对象或将其中 的一端删除。
AutoCAD 按逆时针方向删除圆上第一断点到第二断点之间的部分,同时将圆转换成圆弧。
|
