2-4-5 偏移命令OFFSET

     生成与对象等距的相似图形。可以产生等距线的图形对象有LINE、CIRCLE、ARC、PLINE、DONUT、ELLIPSE、 POLYGON等。新生成的等距线与原对象颜色、线型、图层均相同。通常用该命令绘制平行线。
  1. 命令与提示
命令: OFFSET↙(默认别名：O）
指定偏移距离或 [通过(T)]<当前值>：指定一个距离、输入 T 或回车↙
选择要偏移的对象或 <退出>：选择一个对象或回车结束命令↙
指定点以确定偏移所在一侧：在偏移侧任意指定一点↙
  2. 说明
（1）偏移距离
在距现有对象指定的距离处创建新对象。机械图样中有很多的平行线，就可以使用这种方法绘制。
（2）通过
若不知道距离，可使新对象或其延长线通过给出的一点。
无论哪种方式，每次只能偏移一个对象。若想同时偏移多个对象，应将其转化成多段线。
  3. 实例

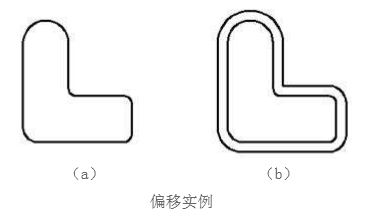

  以图(a) 中的图形为原型偏移生成图 (b) 中的图形。
命令: OFFSET↙
指定偏移距离或 [通过(T)]<当前值>：输入T ↙
选择要偏移的对象或 <退出>：在（a）中的多段线上单击↙
指定点以确定偏移所在一侧：在多段线外侧任意指定一点↙
