2-2-3 图形界限

     一、说明
  图形界限相当于图纸的幅面，然而和纸质图纸不一样的是，用户可以“越过”这个区域绘图。设置图形 界限与否，取决于图纸的布置。一般在模型空间中绘图并输出，有两种安排图形的方法：
  1. 一个文件对应一张图
  这时若将图形界限设置成所需的图幅，打印出图按图形界限输出，较为方便，而且可以1:1绘制图形。即 便表达大型的零件或建筑，也无需像手工绘图那样进行尺寸的换算。比如，以前用1:3的比例在A3图幅上绘 图，必须将图形的尺寸缩小3倍以适应图框，现在只要把图形界限放大3倍，图形仍以1:1绘制，在打印时再按 1:3输出到A3图纸上，非常的方便。当然，文字高度、线型比例、标注样式等均应同时放大相同倍数，输出时正好随打印比例缩放到正常大小。
  2. 一个文件中同时放几张图
有的工程师沿袭AutoCAD R14的习惯，喜欢在模型空间同时绘制几张图，这时设置图形界限就没有什么必 要了。这种做法的好处是便于图纸间比对、查看，缺点是当每张图的比例不一致的时候，设定打印样式、标 注样式较为困难，打印时需作窗口选择，也很难实现自动批处理打印。此外，若文件损坏，面临的很可能是 “全军覆没”的结果。
到底从采用那种方式，取决于图纸的特点和个人的喜好。从设计的角度看，第一种方式更为有利。何 况AutoCAD 2000以后早就采用MDI多文档界面，可以同时打开多个文件，在不同图纸间浏览、切换已经不像 AutoCAD R14那样麻烦了，甚至更加方便。对于建筑图样，同一建筑物比例相对一致，在同一文件中同时排布 多张图样便于比对、查看，因此很多单位一直沿用至今。
    二、命令和应用
 菜单：格式 → 图形界限 命令行：LIMITS
 提示如下：
 重新设置模型空间界限: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 指定点或直接回车↙ 指定右上角点 <420.0000,297.0000>: 指定点或直接回车↙
图形界限的范围由左下角点和右上角点这两个对角点确定，无特殊需要，最好保持左下角点为0,0点。
  选项说明：
[开(ON)/关(OFF)] ON：不绘制超出图形界限范围的对象，并警告“**超出图形界限”，像圆心落在界限 内，而圆弧超出界限这样的情况不受此限。OFF：不作越界检查。

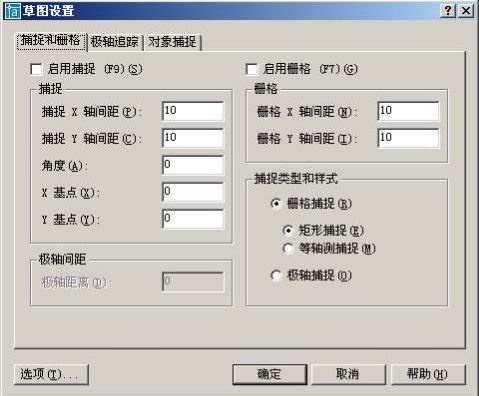

设置好图形界限后，可打开栅格，以方便观察图形界限的范围。
