             超级链接的概念与使用

    超级链接简介

    超级链接(Hyperlink)可以看作是一种文件的指针,它提供了相关联文件的路径,以指向在本地、网络驱动器或 Internet 上存储的文件,并可跳转到相应的文件;也可以在超级链接中指定跳转到文件中的一个命名位置,例如 AutoCAD中的一个视图或字处理程序中的一个书签。
    在AutoCAD中可以将超级链接附着到任意图形对象上,从而简单而有效地将多种文档与AutoCAD图形相关联。它是将AutoCAD图形对象与其他信息(如文字、数据表格、声音、动画)连接起来的有效工具。
    可以在图形中创建绝对超级链接和相对超级链接。绝对超级链接存储文件位置的完整路径。相对超级链接则是建立在“超级链接基路径”基础之上的相对路径。超级链接基路径保存在系统变量HYPERLINKBASE。
    注意 如果创建指向AutoCAD图形样板文件(DWT)的超级链接,则情况有点特殊。当激活指向样板文件的超级链接时,AutoCAD并不打开实际的样板文件,而是根据实际的样板文件创建一个新的图形文件。

      实例: 使用超级链接

    Step 1 打开图形文件
    启动AutoCAD 2002系统,打开第11章中创建的实例文件“exam11-1.dwg”。
    Step 2 插入超级链接

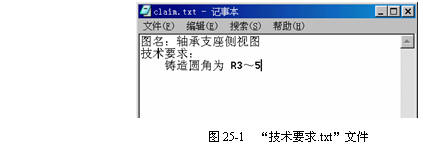

    首先利用Windows系统中的“记事本”程序创建一个文本文件,并输入图名和技术要求,然后以“claim.txt”为名进行保存。如图25-1所示。

    选择将该文件以超级链接的形式附着于图形中的说明文字上。选择菜单【Insert(插入)】→【Hyperlink…(超级链接)】,系统提示选择对象:
    Select Objects:

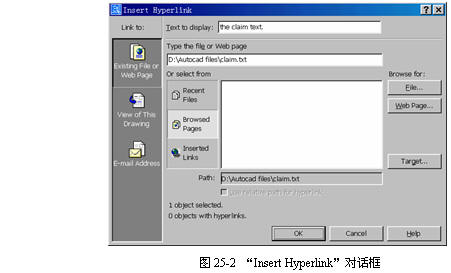

    用户可选择图形中的说明文字,确认后将弹出“Insert Hyperlink(插入超级链接)”对话框,如图25-2所示。

    在该对话框中,单击File...按钮并选择上一步骤创建的“claim.txt”文件,并在“Text to display(显示文字)”编辑框中输入“the claim text.”作为该超级链接的说明。单击OK按钮完成设置。
    Step 3 显示并使用超级链接

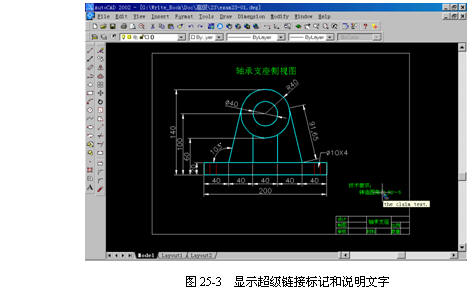

    当用户将光标移到附着了超级链接的对象上后,将在光标处显示超级链接标记和说明文字。如图25-3所示。

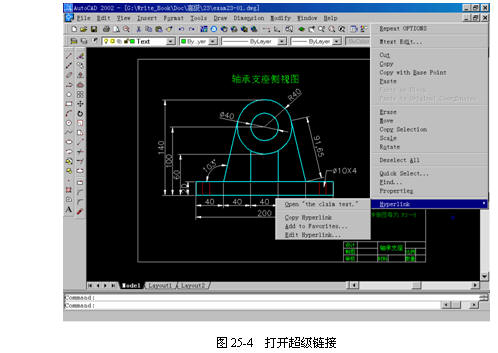

    用户可选择附着超级链接的对象后单击右键,弹出的快捷菜单中包含有“Hyperlink(超级链接)”项,如图25-4所示。用户可选择其子菜单中的“Open “the claim text.””项来打开相应的文件。

    实例说明
    1. 用户可为图形中的一个或多个对象附着超级链接,其命令调用方式为:
    菜单:【Insert(插入)】→【Hyperlink…(超级链接)】
    命令行:hyperlink
    调用该命令后,系统提示用户选择对象,并弹出“Insert Hyperlink(插入超级链接)”对话框,参见图25-2。
    在该对话框中,用户可在“Type the file or Web page(文件类型或Web页)”编辑框中指定超级链接的路径,并在“Text to     display(显示文字)”中指定该超级链接的说明。
    用户还可通过File...按钮选择文件、通过WebPage...按钮选择万维网中的Web页或通过Target...按钮选择图形中的命名位置进行链接。
    2. 用户对已有的超级链接可通过快捷菜单进行编辑,参见图25-4。编辑功能包括:
    (1) “Copy Hyperlink(复制超级链接)”:复制该超级链接。
    (2) “Add to Favorites…(添加到收藏夹)”:将该超级链接的快捷方式添加到收藏夹中。
    (3) “Edit Hyperlink…(编辑超级链接)”:编辑超级链接的功能与插入超级链接功能基本相同,只增加了一个“Remove link(删除链接)”选项。
    注意 AutoCAD允许对图中的任意对象增加超级链接。一个对象只能有一个超级链接,而一个超级链接可以加到多个选择的对象上。
    说明 “hyperlink”命令具有相应的命令行形式“-hyperlink”。

     AutoCAD外部的超级链接

    用户在图形中插入的超级链接也可以在AutoCAD外部使用,即将该图形文件以DWF格式输出,然后在网络浏览器中打开DWF文件,并可使用文件中的超级链接。
