用AUTOCAD五个简单命令绘莲花图案

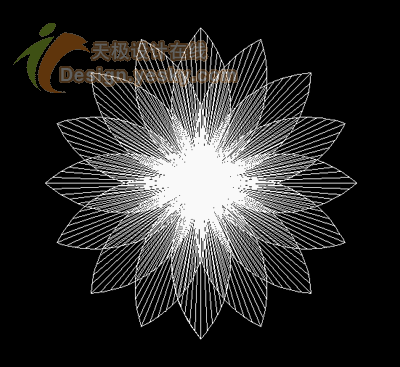

     在AUTOCAD绘制建筑平面图时经常需要绘制一些物体的平面图，如桌、椅、盆景等，大部份对象都是有专用图库可直接调用。莲花在一般建筑图很少遇到，所以大部份库中都没有这个块，那么我们就只好亲自动手绘制一个了，其实绘制莲花很简单，5个命令就可以实现，最终效果图如下：

　　下面，我们来看看如何绘制。

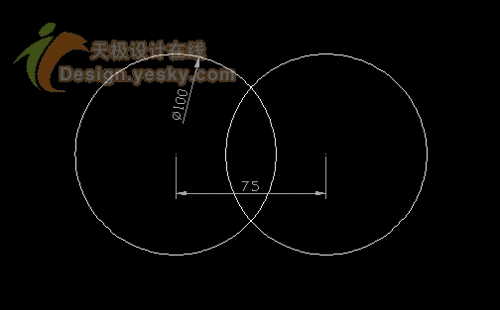

　　1、先绘制一个直径为100的圆，使用CO（复制）命令将该圆向右复制一个，它们的中心距为75，结果如图。

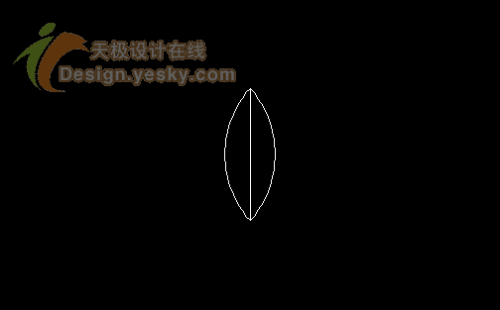

　　2、使用L（直线）命令连接两圆的二个交点，并修剪，如下图。

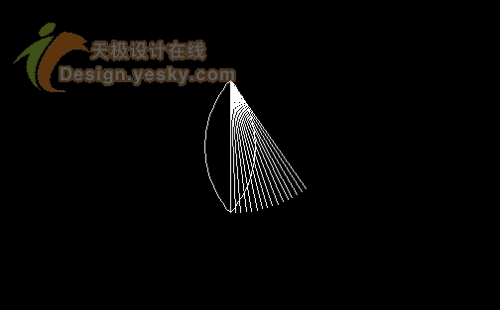

　　3、使用AR（阵列）命令，环形阵列中间的直线，中心点为直线最上方端点，填充角度为35°，数量为16，如下图；

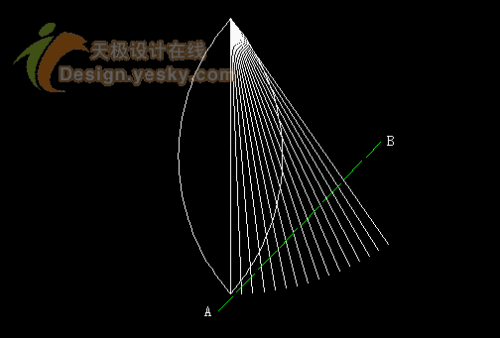

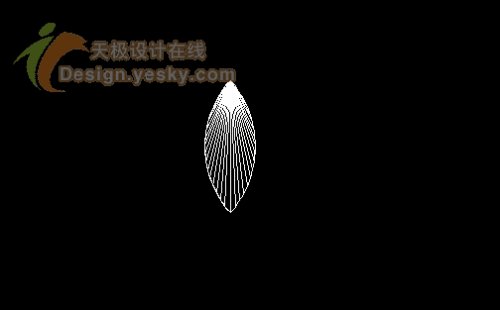

　　4、修剪线段，并使用MI（镜像）命令，镜像线段，就画出了花瓣了，结果如下图

　　6、可以将它作为块存入图库中，方便以后调用。(完）
