               高级AutoCAD绘图技巧85则(4)

   58.在模型空间里画的是虚线,打印出来也是虚线,可是怎么到了布局里打印出来就变成实线了呢?在布局里怎么打印虚线?

估计是改变了线形比例,同时是采用的“比例到图纸空间”的方法(这是CAD的默认方法)。在线形设置对话框中把“比例到图纸空间”前的钩去掉。

     59.怎样把多条直线合并为一条?

用Group命令可以完成。

     60.怎样把多条线合并为多段线?

用PEDIT命令,此命令中有合并选项。

   61.当AUTOCAD发生错误强行关闭后重新启动AUTOCAD时,出现以下现象:文件——打开命令无法弹出窗口让选择文件了,输出文件时也类似时怎么办?

应该修改FILEDIA变量。

    62.如何在修改完ACAD.LSP后自动加载?

可以将ACADLSPASDOC的系统变量修改为1。

    63.如何修改尺寸标注的比例?

方法一:DIMSCALE决定了尺寸标注的比例其值为整数,缺省为1,在图形有了一定比例缩放时应最好将其改为缩放比例。

方法二:格式——标注样式(选择要修改的标注样式)——修改——主单位——比例因子,修改即可。

    64.如何控制实体显示?

以AutoCAD2000为例 常用键盘输入三个系统变量控制实体的显示。

ISOLINES:缺省时实体以线框方式显示,实体上每个曲面以分格线的形式表述。分格线数目由该系统变量控制,有效值为0—2047,初始值为4。分格线数值越大,实体越易于观察,但是等待显示时间加长。

DISPSILH:该变量控制实体轮廓边的显示,取值0或1,缺省值为0,不显示轮廓边,设置为1,则显示轮廓边。

FACETRES:该变量调节经HIDE(消隐)、SHADE(着色)、RENDER(渲染)后的实体的平滑度,有效值为0.01—10.0,缺省值为0.5。其值越大,显示越光滑,但执行HIDE、SHADE、RENDER命令时等待显示时间加长。通常在进行最终输出时,才增大其值。

    65.鼠标中键的用法。

 1).Ctrl+鼠标中键可以实现类似其他软件的游动漫游。

 2).双击鼠标中键相当于ZOOM E。

    66.多重复制总是需要输入M,如何简化?

可以在acad.lsp文件中添加程序实现不必输入M,方法是:

(defun C:CVV ()

       (setvar "cmdecho" 0)

       (setq css (ssget)) (command "copy" css "" "m")

       (setq css nil) (setvar "cmdecho" 1)

       (prin1)  )

即输入CVV回车,即可实现多重复制。

     67.对圆进行打断操作时的方向问题。

AUTOCAD会沿逆时针方向将圆上从第一断点到第二断点之间的那段圆弧删除。

     68.如何快速为平行直线作相切半圆?

用圆角 FILLET 命令,比先画相切圆然后再剪切的作法快10倍。

     69.如何快速输入距离?

  在定位点的提示下,输入数字值,将下一个点沿光标所指方向定位到指定的距离,此功能通常在“正交”或“捕捉”模式打开的状态下使用。例如:执行命令:line;指定第一点: 指定点 ;指定下一点: 将光标移到需要的方向并输入 5,回车即可。

     70.如何使变得粗糙的图形恢复平滑?

有时候图形经过缩放或zoom后,图形会变得粗糙,如圆变成了多边形,可以用重生成命令(regen)来恢复平滑状态。

     71.怎样测量某个图元的长度?

方法一:用测量单位比例因子为1的线性标注或对齐标注。

方法二:用dist命令。

方法三:用list命令。推荐使用。

     72.如何改变十字光标尺寸?

  工具——选项——显示——十字光标大小,调整就可以了。

     73.如何改变拾取框的大小?

  工具——选项——选择——拾取框大小,调整就可以了。

     74.如何改变自动捕捉标记的大小?

 工具——选项——草图——自动捕捉标记大小,调整就可以了。

     75.复制图形粘贴后总是离的很远怎么办?

  复制时使用带基点复制:点编辑——带基点复制。

    76.如何测量带弧线的多线段长度?

  用列表命令(list)!

     77.为什么堆叠按钮不可用?

 堆叠的使用:一是要有堆叠符号(#、^、/);二是要把堆叠的内容选中后才可以操作。

     78.面域、块、实体是什么概念?

  面域是用闭合的外形或环创建的二维区域;块是可组合起来形成单个对象(或称为块定义)的对象集合(一张图在另一张图中一般可作为块);实体有两个概念,其一是构成图形的有形的基本元素,其二是指三维物体.对于三维实体,可以使用"布尔运算"使之联合,对于广义的实体,可以使用"块"或"组(group)"进行"联合"。

     79.什么是DXF文件格式?

  DXF-Drawing Exchange File(图形交换文件), 这是一种ASCII文本文件,它包含对应的DWG文件的全部信息,不是ASCII码形式,可读性差,但用它形成图形速度快.不同类型的计算机(如PC及其兼容机与SUN工作站具体不同的CPU用总线)哪怕是用同一版本的文件,其DWG文件也是不可交换的. 为了克服这一缺点,AutoCAD提供了DXF类型文件,其内部为ASCII码,这样不同类型的计算机可通过交换DXF文件来达到交换图形的目的,由于DXF文件可读性好,用户可方便地对它进行修改,编程,达到从外部图形进行编辑,修改的目的。

     80.什么是acad“哑图”?

  只有图线和尺寸线,而没有尺寸数值的现成的图纸。这是以前生产中的偷懒做法,现在用计算机制图应该不提倡这样做。

    81.底版本的AutoCAD怎样打开高版本的图?

  转换一下,可以用转换软件;或叫发给你的人存为低版本的格式再打开。

     82.解决安装cad2002后控制面板中有大块白的现象。

  方法如下:打开[开始]-----在[运行]框里输入regedit,打开注册表编辑器,找到下面项HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall\{5783F2D7-0101-0804-0002-0060B0CE6BBA},修改DisplayIcon,把“AutoCAD 2002安装目录\acad.exe,-1”中的-1,改为1。即可解决控制面板中删除里面有一大块白的现象。

     83.如何使图形只能看而不能修改?

  要是自己的图把它全部图层锁定就行了,打开不会变的;如果以后不想用了,就把里面所有东西都炸碎也可以;还有一种方法是用lisp语言写个加密程序,一旦运行后,图就只能看,怎么也改不了了。

     84.如何修改尺寸标注的关联性?

 改为关联:选择需要修改的尺寸标注,执行DIMREASSOCIATE命令即可.

 改为不关联: 选择需要修改的尺寸标注,执行DIMDISASSOCIATE命令即可.

     85.由*.T转化为*.dwg后,汉字如何更改长宽比?

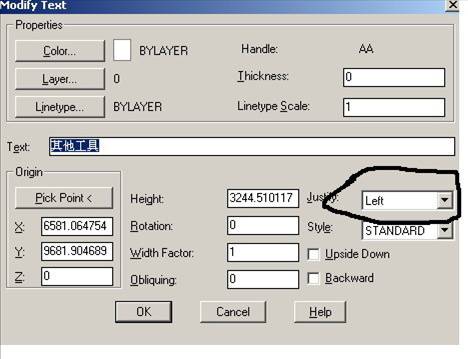

  文字属性:

     按此在新窗口浏览图片

  改为:

      按此在新窗口浏览图片

  也可以在CAD2004特性里改:对正和方向.
