巧用AUTOCAD中可替代捕捉点画切线

     使用AUTOCAD作图时会经常碰到作某个或多个圆的相切线或者相切圆的情况，如果我们想要比较方便的捕捉切点，只需要打开对象捕捉设置，把对象捕捉模式中的切点一项前面的方框用鼠标选中，就可以很方便的捕捉到已知圆的切点。 　　但是笔者认为，对象捕捉模式过多的设置也容易让我们在作图中感到眼花缭乱，尤其是要捕捉的点和周围的其他捕捉点非常接近的时候，不放大图形慢慢寻找很容易出现捕捉点错误，所以在平时的设置当中，笔者是不把切点作为常备的对象捕捉模式。

　　频繁的设置对象捕捉模式又让我们感到有些麻烦，那么有没有别的方法可以减少我们对对象捕捉模式的设置呢？当然有！

　　朋友们只要稍加注意就会发现，与已知圆的水平或者铅垂线与已知圆的切点都非常特殊，特殊在什么地方呢?那就是与圆的象限点完全的重合。下面我们用实例来说明用象限点来替代这种特殊切点的方法：

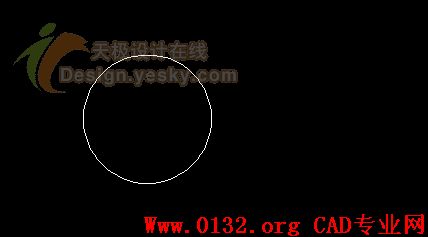

　　已知圆如图，要在该圆的下方作一条水平线与该圆相切：

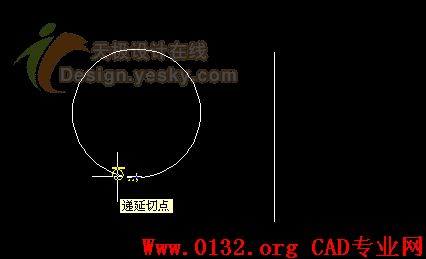

　　我们保守的做法是这样的，首先按F8键打开正交方式，在圆的一侧使用直线命令任意画一条铅垂线，这里笔者选择的是圆的右侧，再次在命令行输入直线命令，命令行提示“LINE指定第一点：”这时在命令行输入“tan”，命令行提示“tan到”，此时，用鼠标在圆的下放选择任意一点：

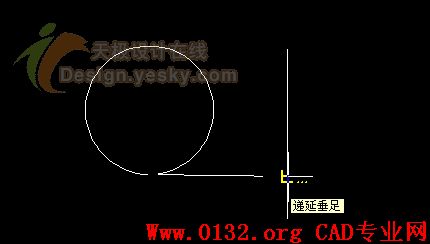

　　点击并拉伸该直线到辅助铅垂线，在命令行输入“per”命令寻找垂足，点击完成该水平切线的绘制：

　　删除铅垂辅助线，得到该圆的相切水平线。

　　其实如果我们利用象限点，这个圆的水平切线完全没有必要做的如此烦琐：在对象捕捉设置中设置了对象捕捉模式中的象限点，按F8打开正交模式，在命令行输入直线命令，命令行提示“LINE指定第一点：”直接用鼠标点击已知圆的下方的象限点，水平拉伸指定下一点，绘制完成。

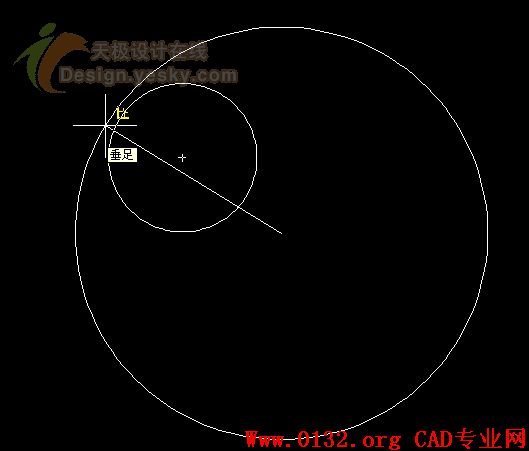

　　如果我们要绘制已知圆的相切圆有没有类似的方法可以替代呢，笔者在这种情况下通常是用常见的垂足来代替，首先绘制已知圆,然后输入相切圆的圆心，拖动鼠标到相切圆与已知圆的预定相切位置，发现在已知圆的圆周上出现垂足的符号，点击鼠标确定，相切圆绘制完成。示意图如下：

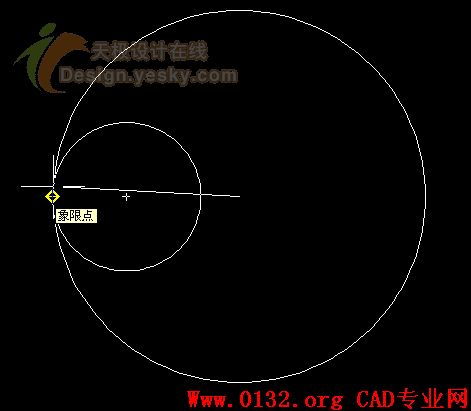

　　如果我们要绘制的相切圆与已知圆的圆心在同一铅垂线或者是同一水平线上，那么已知圆的象限点是同样可以替代切点的，具体步骤是这样的：首先仍然是绘制已知圆,然后输入相切圆的圆心(与已知圆的圆心在同一水平线或铅垂线)，拖动鼠标到相切圆与已知圆的预定相切位置，发现在已知圆的圆周上出现象限点的符号，点击鼠标确定，相切圆绘制完成。示意图如下：

　　其实在AUTOCAD中可以相互替代的对象捕捉点还有许多其他的类型，上面笔者所举出的例子大家用中学所学的数学知识就完全可以证明，相信用上几次，朋友们就可以理解并能熟练掌握了。
　　 如果您是刚刚接触AUTOCAD的初学者，并打算在以后在AUTOCAD中有速度和质量上的提高，那么笔者以为，有一点比较扎实的中学数学基础还是必要的，如果没有，不妨再拿起书本来看看，毕竟是磨刀不误砍柴工嘛!
