在AutoCAD中绘制五角星

五角星主要是用点、圆形、多段线绘制的，其绘制的具体操作步骤如下。

第一步：在新打开的CAD文件窗口内新建三个图层：中心线图层、实线图层、点图层；中心线图层的线型设置为“CENTER2”线型，其他的图层线型默认不变。把中心线图层设置为当前图层。

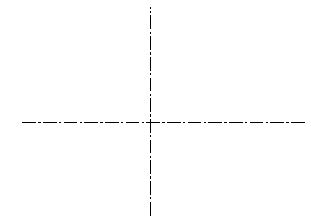

第二步：使用构造线命令绘制坐标轴，命令行上的具体操作如下。

命令: _xline                                                           //启动构造线命令

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: h   //输入绘制水平构造线命令H

指定通过点:                                                          //在绘制区内适当的位置左击一点

指定通过点:                                                          //右击结束构造线命令

命令:  XLINE                                                             //直接回车重启动构造线命令

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: v   //输入绘制垂直构造线命令V

指定通过点:                                                          //在绘制区内适当的位置左击一点

指定通过点:                                                          //右击结束构造线命令

第三步：把图层转换到实线图层，使用圆形命令绘制一个半径为30的圆形，作为辅助线，命令行上的具体操作如下。

命令: _circle                                     //启动圆形命令

指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:       //捕捉构造线的交点

指定圆的半径或 [直径(D)]: 30                                             //输入圆形半径值

第四步：使用点样式命令设置点的样式，在命令行上输入DDPTYPE命令或选择“格式”菜单中的“点样式”命令，启动点样式命令，在弹出的“点样式”对话框中选择第二行中间的样式，然后单击“确定”按钮完成点样式的设置。

第五步：_{单击菜单栏中的“}绘图_{”菜单，选择“}点_”命令，再选择“定数等分”命令，启动定数等分命令，把圆形分成五个等分段，命令行上的具体操作如下。

命令: _divide                                                 //启动定数等分命令

选择要定数等分的对象:                                         //选择圆形

输入线段数目或 [块(B)]: 5                                     //输入线段数目5

第六步：使用多段线命令依次连接如图3-1-1所示的1、2、3、4、5、1点，从而得到五角星的图形，命令行上的具体操作如下。

命令:  PLINE                                                                     //启动多段线命令

指定起点: _nod 于//按下Ctrl+右键，在弹出的快捷菜单中选择“节点”命令，捕捉如图3-1-15所示的定数等分1点

当前线宽为 0.0000                                                             //系统提示

指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:    //捕捉等分2点

指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: _nod 于//按下Ctrl+右键，在弹出的快捷菜单中选择“节点”命令，捕捉等分3点

指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: _nod 于//按下Ctrl+右键，在弹出的快捷菜单中选择“节点”命令，捕捉等分4点

指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: _nod 于//按下Ctrl+右键，在弹出的快捷菜单中选择“节点”命令，捕捉等分5点

指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: _nod 于//按下Ctrl+右键，在弹出的快捷菜单中选择“节点”命令，捕捉等分1点

指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]://回车结束多段线命令
