      8.2 编辑图案
    8.2.1 利用对话框编辑图案
  命令：PEDIT
  单击“修改II”工具栏上的

(编辑图案填充)按钮，或选择“修改”|“对象”|“图案填充”命令，即执行HATCHEDIT命令，AutoCAD提示：
选择关联填充对象:

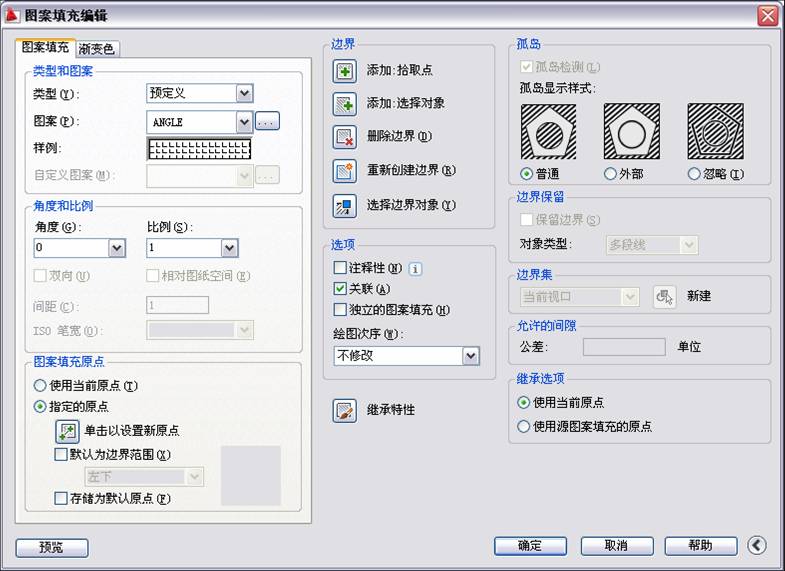

在该提示下选择已有的填充图案，AutoCAD弹出如后面的图所示的“图案填充编辑”对话框。

  对话框中只有以正常颜色显示的选项用户才可以操作。该对话框中各选项的含义与“图案填充和渐变色”对话框中各对应项的含义相同。利用此对话框，用户就可以对已填充的图案进行诸如更改填充图案、填充比例、旋转角度等操作。
     8.2.2 利用夹点功能编辑填充图案
   利用夹点功能也可以编辑填充的图案。当填充的图案是关联填充时，通过夹点功能改变填充边界后，AutoCAD会根据边界的新位置重新生成填充图案。具体操作见教材示例。
       8.3 本章小结
  本章介绍了AutoCAD 2011的填充图案功能。当需要填充图案时，首先应该有对应的填充边界。可以看出，即使填充边界没有完全封闭，AutoCAD也会将位于间隙设置内的非封闭边界看成封闭边界给予填充。此外，用户还可以方便地修改已填充的图案，根据已有图案及其设置填充其他区域(即继承特性)。
