        7.3 绘制、编辑多线
     7.3.1 绘多线
  绘多条平行线，即由两条或两条以上直线构成的相互平行的直线，且这些直线可以分别具有不同的线型和颜色。命令：MLINE
  选择“绘图”|“多线”命令，即执行MLINE命令，AutoCAD提示：
    当前设置: 对正=上，比例=20.00，样式=STANDARD
    指定起点或 [对正(J)/比例(S)/样式(ST)]:
  提示中的第一行说明当前的绘图模式。本提示示例说明当前的对正方式为“上”方式，比例为20.00，多线样式为STANDARD；第二行为绘多线时的选择项。其中，“指定起点”选项用于确定多线的起始点。“对正”选项用于控制如何在指定的点之间绘制多线，即控制多线上的哪条线要随光标移动。 “比例”选项用于确定所绘多线的宽度相对于多线定义宽度的比例。“样式”选项用于确定绘多线时采用的多线样式。
     7.3.2 定义多线样式
  命令：MLSTYLE
  绘多条平行线，即由两条或两条以上直线构成的相互平行的直线，且这些直线可以分别具有不同的线型和颜色。命令：MLINE
  绘多条平行线，即由两条或两条以上直线构成的相互平行的直线，且这些直线可以分别具有不同的线型和颜色。命令：MLINE

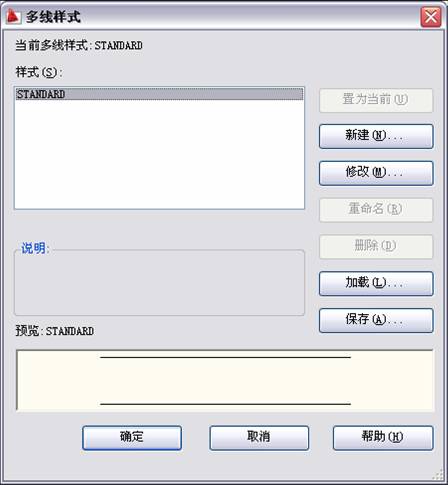

  选择“格式”|“多线样式”命令，即执行MLSTYLE命令，AutoCAD弹出下图所示的“多线样式”
对话框，利用其设置即可。

     7.3.3 编辑多线
  命令：MLEDIT
  选择“修改”|“对象”|“多线”命令，即执行MLEDIT命令，AutoCAD弹出下图所示的“多线编辑工具”对话框。对话框中的各个图像按钮形象地说明了各编辑功能，根据需要选择按钮，然后根据提示操作即可。

7.4 本章小结
本章介绍了AutoCAD 2011提供的绘制多段线、样条曲线、多线以及对它们的编辑功能。利用多段线，可以绘制出具有不同宽度、且由直线段和圆弧段组成的图形对象。需要注意的是，用PLINE命令绘出的多段线是一个图形对象，但可以用EXPLODE命令将其分解成构成多段线的各条直线段和圆弧段，而用PEDIT命令则可以将多条直线段和(或)圆弧段连接成一条多段线。用RECTANG和POLYGON命令绘制的矩形和等边多边形均属于多段线对象。利用AutoCAD 2011，用户还可以绘制指定条件的样条曲线，可以方便地绘制多线，即绘制由不同颜色和线型的直线构成的平行线。
