        5.2 线型设置
  设置新绘图形的线型。命令:LINETYPE

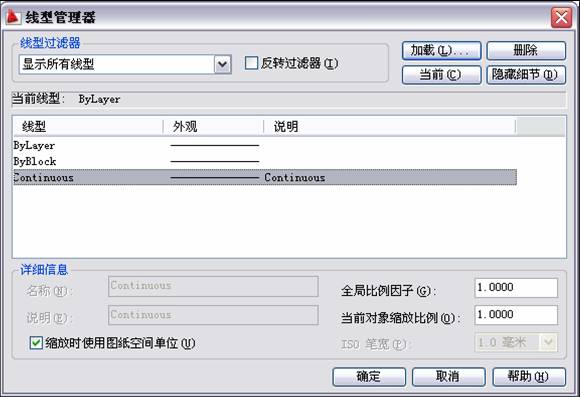

  选择“格式”|“线型”命令,即执行LINETYPE命令,AutoCAD弹出如下图所示的“线型管理器”
对话框。可通过其确定绘图线型和线型比例等。

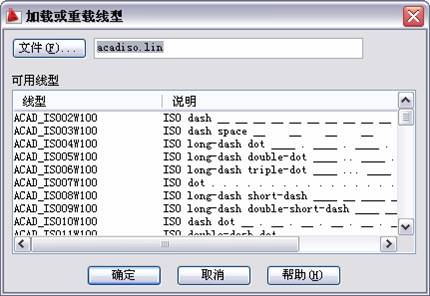

  如果线型列表框中没有列出需要的线型,则应从线型库加载它。单击“加载”按钮,AutoCAD弹出下图所示的“加载或重载线型”对话框,从中可选择要加载的线型并加载。

      5.3 线宽设置
  设置新绘图形的线宽。命令:LWEIGHT

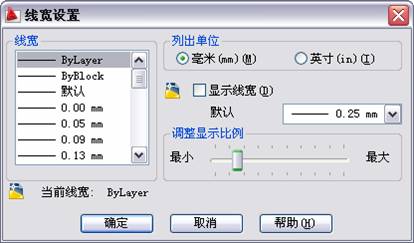

  选择“格式”|“线宽”命令,即执行LWEIGHT命令,AutoCAD弹出“线宽设置”对话框,如下图所示。

  列表框中列出了AutoCAD 2011提供的20余种线宽,用户可从中在“随层”、“随块”或某一具体线宽之间选择。其中,“随层”表示绘图线宽始终与图形对象所在图层设置的线宽一致,这也是最常用到的设置。还可以通过此对话框进行其他设置,如单位、显示比例等。
       5.4 颜色设置
  设置新绘图形的颜色。命令:COLOR

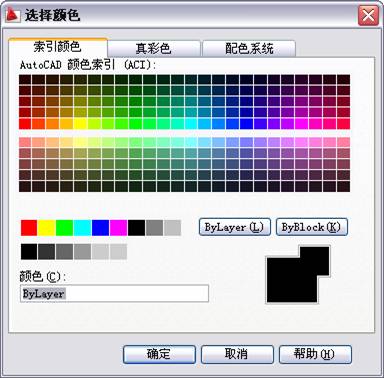

  选择“格式”|“颜色”命令,即执行COLOR命令,AutoCAD弹出“选择颜色”对话框,如下图所示。

  对话框中有“索引颜色”、“真彩色”和“配色系统”3个选项卡,分别用于以不同的方式确定绘图颜色。在“索引颜色”选项卡中,用户可以将绘图颜色设为ByLayer(随层)、ByBlock(随块)或某一具体颜色。其中,随层指所绘对象的颜色总是与对象所在图层设置的绘图颜色相一致,这是最常用到的设置。
