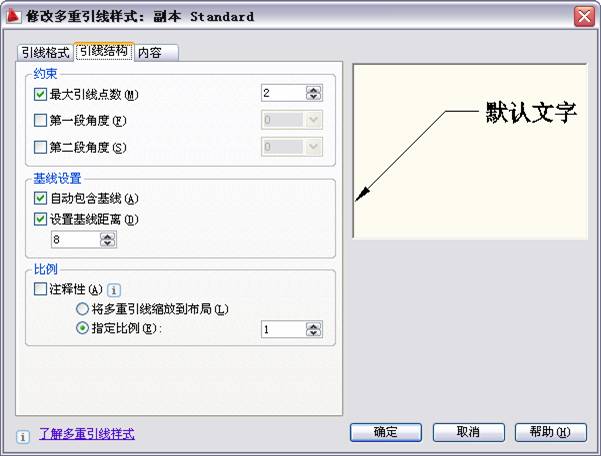

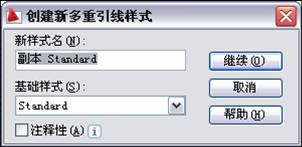

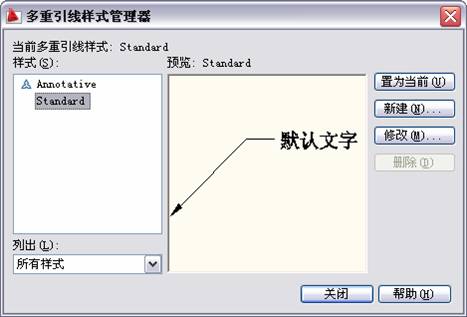

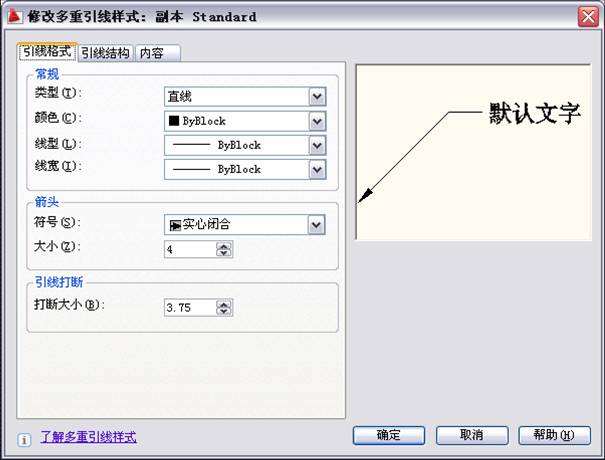

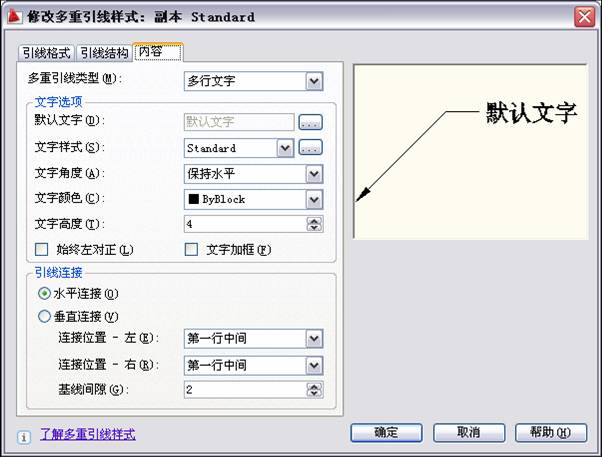

| 10.4 多重引线标注 利用多重引线标注，用户可以标注(标记)注释、说明等。 10.4.1 多重引线样式 用户可以设置多重引线的样式。命令：MLEADERSTYLE 单击“多重引线”工具栏上的  (多重引线样式)按钮，或执行MLEADERSTYLE命令，AutoCAD打开“多重引线样式管理器”对话框，如下图所示。 对话框中，“当前多重引线样式”用于显示当前多重引线样式的名称。“样式”列表框用于列出已有的多重引线样式的名称。“列出”下拉列表框用于确定要在“样式”列表框中列出哪些多重引线样式。“预览”图像框用于预览在“样式”列表框中所选中的多重引线样式的标注效果。“置为当前”按钮用于将指定的多重引线样式设为当前样式。“新建”按钮用于创建新多重引线样式。单击“新建”按钮，AutoCAD打开如下图所示的“创建新多重引线样式”对话框。用户可以通过对话框中的“新样式名”文本框指定新样式的名称；通过“基础样式”下拉列表框确定用于创建新样式的基础样式。确定新样式的名称和相关设置后，单击“继续”按钮，AutoCAD打开对应的对话框，如后面的图所示。   对话框中有“引线格式”、“引线结构”和“内容”3个选项卡，下面分别介绍这些选项卡。 “引线格式”选项卡此选项卡用于设置引线的格式。“基本”选项组用于设置引线的外观。“箭头”选项组用于设置箭头的样式与大小。 “引线打断”选项用于设置引线打断时的距离值。预览框用于预览对应的引线样式。 “引线结构”选项卡用于设置引线的结构，如下图所示。  “约束”选项组用于控制多重引线的结构。“基线设置”选项组用于设置多重引线中的基线。 “比例”选项组用于设置多重引线标注的缩放关系。 “内容”选项卡用于设置多重引线标注的内容。如下图所示。  “多重引线类型”下拉列表框用于设置多重引线标注的类型。“文字选项”选项组用于设置多重引线标注的文字内容。 “引线连接”选项组一般用于设置标注出的对象沿垂直方向相对于引线基线的位置。 |
